Statim 2000S Автоклав кассетный · SciCan Ltd (Канада)

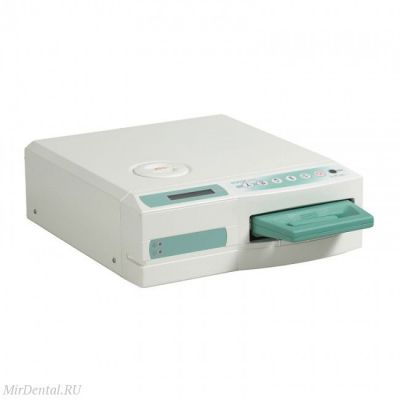

Кассетный автоклав SciCan STATIM 2000S для паровой стерилизации инструментов и стоматологических наконечников

STATIM 2000S производства SciCan Ltd., Канада, представляет собой настольный паровой стерилизатор S-класса со съёмной кассетой объёмом 1,8 л. Аппарат предназначен для профессиональной обработки стоматологических и медицинских инструментов, включая полые изделия и наконечники, пригодные для паровой стерилизации.

• Семь программ стерилизации. Предусмотрены режимы для цельных и полых неупакованных инструментов, полых инструментов в упаковке, а также совместимых резиновых и пластиковых изделий.
• Программы при 134 и 121 °C. Для инструментов доступны выдержки 3,5 и 18 минут при 134 °C, для резины и пластика предусмотрены выдержки 15 и 30 минут при 121 °C.
• Съёмная кассета для небольших партий. Камера объёмом 1,8 л рассчитана на инструментальную загрузку до 1 кг или размещение до четырёх стерилизационных пакетов с соблюдением правил загрузки.
• Автоматическая конвекционная сушка Dri-Tec. После стерилизации аппарат использует оставшееся в системе тепло и подачу воздуха для высушивания инструментов. Доступен отдельный цикл воздушной сушки.
• Автономная подача воды и контроль её качества. Встроенный резервуар вмещает 4 л дистиллированной воды. Подключение к водопроводу и внешнему компрессору не требуется.

Кассетная конструкция и обработка инструментов

В автоклаве Статим 2000S от Сайкан стерилизационной камерой служит извлекаемая кассета из нержавеющей стали. Она состоит из поддона и крышки; внутри размещается лоток для инструментов. Тонкостенная конструкция позволяет быстро нагревать и охлаждать кассету.

Парогенератор подготавливает небольшое количество воды, необходимое для текущего цикла. Импульсная подача пара вытесняет воздух из кассеты перед стерилизационной выдержкой. В каждом цикле используется свежая дистиллированная вода, а отработанная вода отводится в отдельную ёмкость для конденсата.

При выборе загрузки учитывают размеры инструментов и упаковки, общую массу и пространство для доступа пара. Максимальная масса инструментальной загрузки составляет 1 кг, для программ резины и пластика составляет 0,4 кг.

Режимы и продолжительность стерилизации

Программа типа N предназначена для цельных неупакованных инструментов. Программы типа S предусмотрены для полых инструментов без упаковки и в упаковке, а также для совместимых изделий из резины и пластика. Режим выбирают с учётом материала, конструкции и требований изготовителя обрабатываемого инструмента.

В таблице приведено время до начала сушки в двух условиях испытаний, указанных в руководстве. Стерилизационная выдержка является частью этого времени. Продолжительность обработки конкретной партии зависит от загрузки и исходного состояния аппарата.

Номинальной температуре 134 °C соответствует допустимый диапазон стерилизации 134–138 °C, номинальной температуре 121 °C соответствует диапазон 121–125 °C. Эти диапазоны учитывают при проверке совместимости инструментов.

Сушка и сохранение стерильности

После каждого цикла стерилизации автоматически запускается воздушная сушка продолжительностью 60 минут. Это время предусмотрено для максимальной загрузки. При меньшей загрузке и правильном размещении инструменты могут высохнуть раньше; использовать их допускается после полного высыхания.

Отдельная программа «Только сушка воздухом» позволяет продолжить сушку после её остановки, если кассета оставалась в аппарате. После извлечения кассеты возвращать её для досушивания этой программой нельзя.

Для стерильного хранения инструменты обрабатывают в пакетах по программе для упакованной загрузки и полностью высушивают упаковку. Неупакованные инструменты сохраняют стерильность после успешного завершения стерилизации до отсоединения кассеты от автоклава.

Средство Stat-Dri, входящее в комплект, наносят на внутренние поверхности кассеты. Оно помогает воде растекаться равномерным слоем, ускоряет её испарение с горячих поверхностей и улучшает сушку.

Совместимость и требования к загрузке

Аппарат предназначен для инструментов, допускающих выбранный режим паровой стерилизации. Это относится и к стоматологическим наконечникам: совместимость определяется материалами, конструкцией и требованиями их изготовителя. Перед загрузкой инструменты очищают и промывают, у смазанных изделий удаляют избыток смазки.

Для упакованной загрузки используют бумажные или бумажно-пластиковые пакеты для паровой стерилизации, соответствующие EN 868. Предусмотрена однослойная упаковка. Пакеты размещают на лотке без соприкосновения друг с другом; инструменты внутри должны лежать свободно для доступа пара. Тканевая упаковка не рекомендуется.

Для резиновых и пластиковых изделий допускаются нейлон, поликарбонат, полипропилен, ПТФЭ, ацеталь, полисульфон, полиэфиримид, силикон и полиэфир при совместимости конкретного изделия с выбранной программой. Между изделиями и стенками кассеты оставляют свободное пространство.

Не допускается стерилизация полиэтилена, ABS, стирола, целлюлозных пластиков, ПВХ, акрила, PPO, латекса, неопрена и аналогичных материалов. Аппарат не предназначен для жидкостей, текстиля и биомедицинских отходов.

Для офтальмологических хирургических инструментов предусмотрен особый подход: их рекомендуется обрабатывать в упаковке по программе для упакованных инструментов. При таком применении резервуар опорожняют в конце рабочего дня и заполняют свежей дистиллированной водой перед следующим рабочим днём.

Управление, индикация и регистрация циклов

Кнопочная панель позволяет выбирать программы по типу загрузки. Аппарат запоминает последний выполненный цикл и показывает его первым при следующем включении. Предусмотрены настройка даты и времени, выбор языка сообщений и присвоение идентификационного номера автоклаву.

ЖК-дисплей отображает выбранную программу, этап обработки, температуру, давление, время стерилизационной выдержки и номер цикла. Завершение сопровождается звуковым сигналом и световой индикацией. При обнаружении проблемы цикл останавливается, а на экране появляется сообщение.

Встроенный контроль качества воды позволяет просматривать её проводимость в пользовательском меню. При недопустимом качестве воды аппарат выводит предупреждение и не запускает цикл.

Порт RS232 предназначен для подключения совместимого внешнего принтера или регистратора STATIM Data Logger. Регистратор позволяет сохранять сведения о циклах на USB-накопитель или SD-карту. Принтер и регистратор являются дополнительным оборудованием.

Технические характеристики

Размещение, подключение и расходные материалы

STATIM 2000S предназначен для эксплуатации в помещении на ровной горизонтальной водостойкой поверхности. Для вентиляции оставляют не менее 50 мм сверху, с боков и сзади. Перед аппаратом необходимо 480 мм свободного пространства для извлечения кассеты. Ёмкость для конденсата размещают ниже аппарата.

Рекомендуемые условия работы: температура +15…+25 °C и относительная влажность 25–70%. Для подключения требуется заземлённая электрическая розетка. В аппарате предусмотрены предохранительный клапан и тепловой предохранитель, отключающий питание при перегреве.

Для работы используют только воду, полученную методом паровой дистилляции. Водопроводная, деионизированная, деминерализованная и специально фильтрованная вода не подходят. Для обработки упакованных инструментов дополнительно потребуются совместимые пакеты; для контроля процесса применяют химические индикаторы для паровой стерилизации.

К периодически заменяемым принадлежностям относятся уплотнение кассеты, бактериальный фильтр и фильтр компрессора. Уплотнение и бактериальный фильтр заменяют каждые 500 циклов или каждые 6 месяцев, в зависимости от того, что наступит раньше; фильтр компрессора заменяют каждые 6 месяцев.

После цикла металлические части кассеты горячие, внутри может оставаться горячий пар. При извлечении и открывании кассеты необходимо соблюдать меры защиты от ожога.

Базовое оснащение STATIM 2000S

• Базовый блок автоклава STATIM 2000S.
• Поддон и крышка кассеты.
• Лоток для неупакованных инструментов.
• Сливной флакон для конденсата.
• Крепление для крышки флакона.
• Отводная трубка и элементы её крепления.
• Средство Stat-Dri для улучшения сушки.
• Устройство контроля процесса, УКП (PCD), и 20 эмуляторов стерилизации ENSURE.
• Силовой кабель.
• Руководство оператора.

Комплектное устройство контроля процесса предназначено для проверки цикла «Полые упакованные инструменты» при 134 °C с выдержкой 3,5 минуты.
