PIEZOTOME Cube Led Пьезохирургический аппарат · ACTEON Group | Satelec

Возможности и совместимые насадки

Аппарат передаёт ультразвуковые колебания на хирургическую насадку. Форма и рабочая поверхность инструмента определяют его задачу: пилы предназначены для разрезания кости, скальпели для её моделирования, специальные инструменты для рассечения периодонтальной связки и работы с мембраной верхнечелюстной пазухи.

Комплект Essential II охватывает остеотомию, остеопластику, синдесмотомию при удалении зубов и основные этапы бокового синус-лифтинга. Для других вмешательств предусмотрены дополнительные группы насадок:

• Crest Splitting для расщепления и расширения альвеолярного гребня.
• IntraLift для синус-лифтинга через гребневой доступ.
• Piezocision для кортикотомии в рамках хирургически ассистированного ортодонтического лечения.
• Crown Extension для костной коррекции при хирургическом удлинении клинической коронки зуба.
• Bone Surgery и Extraction для расширенного набора задач костной хирургии и удаления зубов.

Наконечник рассчитан на оригинальные хирургические насадки SATELEC второго поколения с маркировкой II у основания. Насадки первого поколения Piezotome и Implant Center несовместимы с Piezotome CUBE. Специализированные насадки за пределами Essential II приобретаются дополнительно.

NEWTRON и DPSI: контроль колебаний и мощности

Технология NEWTRON автоматически подстраивает частоту в диапазоне 28–36 кГц в соответствии с установленной насадкой, контролирует амплитуду колебаний и компенсирует изменение нагрузки во время работы.

DPSI, система динамического управления мощностью, отслеживает параметры работы насадки и изменяет подаваемую на наконечник мощность в зависимости от встречаемого сопротивления. Система также предусматривает кратковременное повышение мощности при запуске для начала резания.

Врач выбирает режим D1–D4 по типу насадки и выполняемой задаче. D1 соответствует наиболее высокой мощности, D4 наиболее низкой. Автоматическая регулировка действует в пределах выбранного режима.

Модуляция для избирательного резания

PIEZOTOME MODULATION чередует короткие интервалы колебаний высокой и низкой амплитуды. Такая модуляция обеспечивает избирательную режущую активность при препарировании кости рядом с мягкими тканями.

Для каждой насадки предусмотрены свои настройки мощности и ирригации. Режим для костной пилы отличается от режима для инструмента, которым отслаивают мембрану верхнечелюстной пазухи.

Линейные колебания и точный костный разрез

Рабочая часть насадки совершает линейные ультразвуковые колебания, а не вращается. Контролируемая амплитуда и тонкая геометрия инструмента позволяют выполнять точные костные разрезы.

Для глубоких разрезов плотной кортикальной кости в Essential II предусмотрена пила BS1 Slim II. Для моделирования поверхности кости и сбора костных частиц используется скальпель BS4 II.

Сенсорная панель и ножное управление

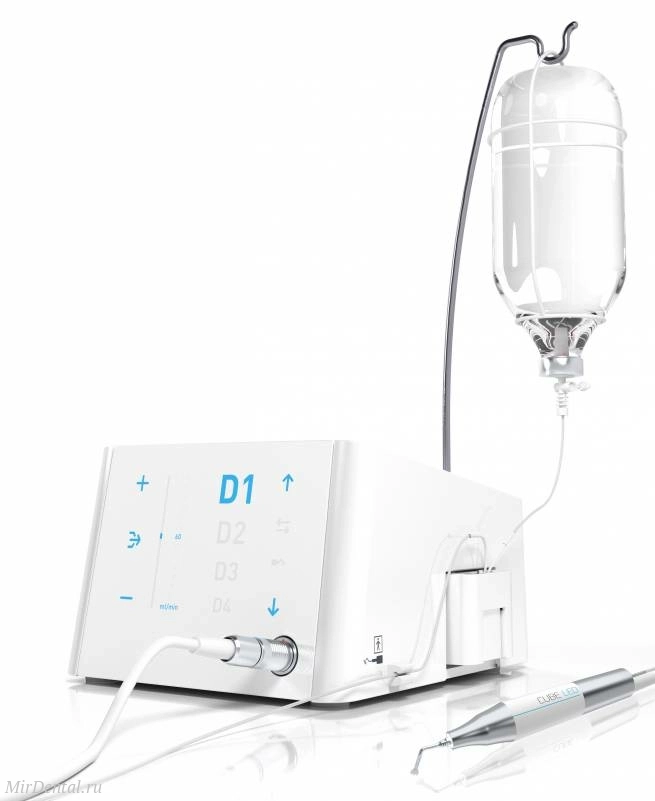

Передняя панель выполнена из закалённого стекла. Сенсорные зоны позволяют выбирать режим мощности, увеличивать или уменьшать подачу раствора и включать промывку ирригационной линии.

Световая индикация показывает выбранный режим D1–D4, вертикальная шкала отображает расход жидкости в мл/мин. Отдельные индикаторы сообщают о неподключённом наконечнике и неисправности связи между платами управления.

Многофункциональная педаль включает ультразвук вместе с ирригацией и переключает режимы мощности. Подсветка наконечника сохраняется приблизительно 9 секунд после отпускания педали.

Для корректной работы ёмкостных сенсорных зон поверхность панели должна оставаться чистой и сухой.

Ирригация и перистальтическая помпа

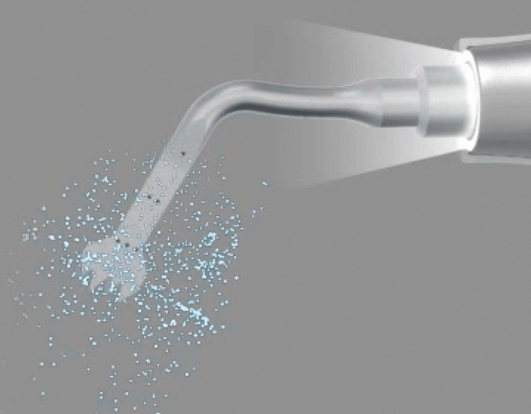

Встроенная перистальтическая помпа подаёт раствор по внешней ирригационной линии. Линия закрепляется клипсами вдоль кабеля и подключается к наконечнику. Далее жидкость проходит через внутренний канал наконечника и насадку в рабочую зону для орошения и охлаждения.

Номинальный диапазон подачи на выходе наконечника составляет 0–120 мл/мин. Ненулевая подача регулируется от 10 до 120 мл/мин с шагом 10 мл/мин. Для заполнения и промывки линии предусмотрен отдельный режим с подачей до 120 мл/мин.

Внешнее расположение линии позволяет визуально контролировать её состояние во время работы. Кассета устанавливается в отсек помпы на правой стороне блока.

Для работы используют стерильную воду или физиологический раствор. Допустимый объём ёмкости составляет до 1000 мл, масса до 1 кг. Аппарат не предназначен для введения лекарственных веществ.

При хирургической работе необходима ирригация с расходом, соответствующим установленной насадке и вмешательству.

Наконечник CUBE LED с круговой подсветкой

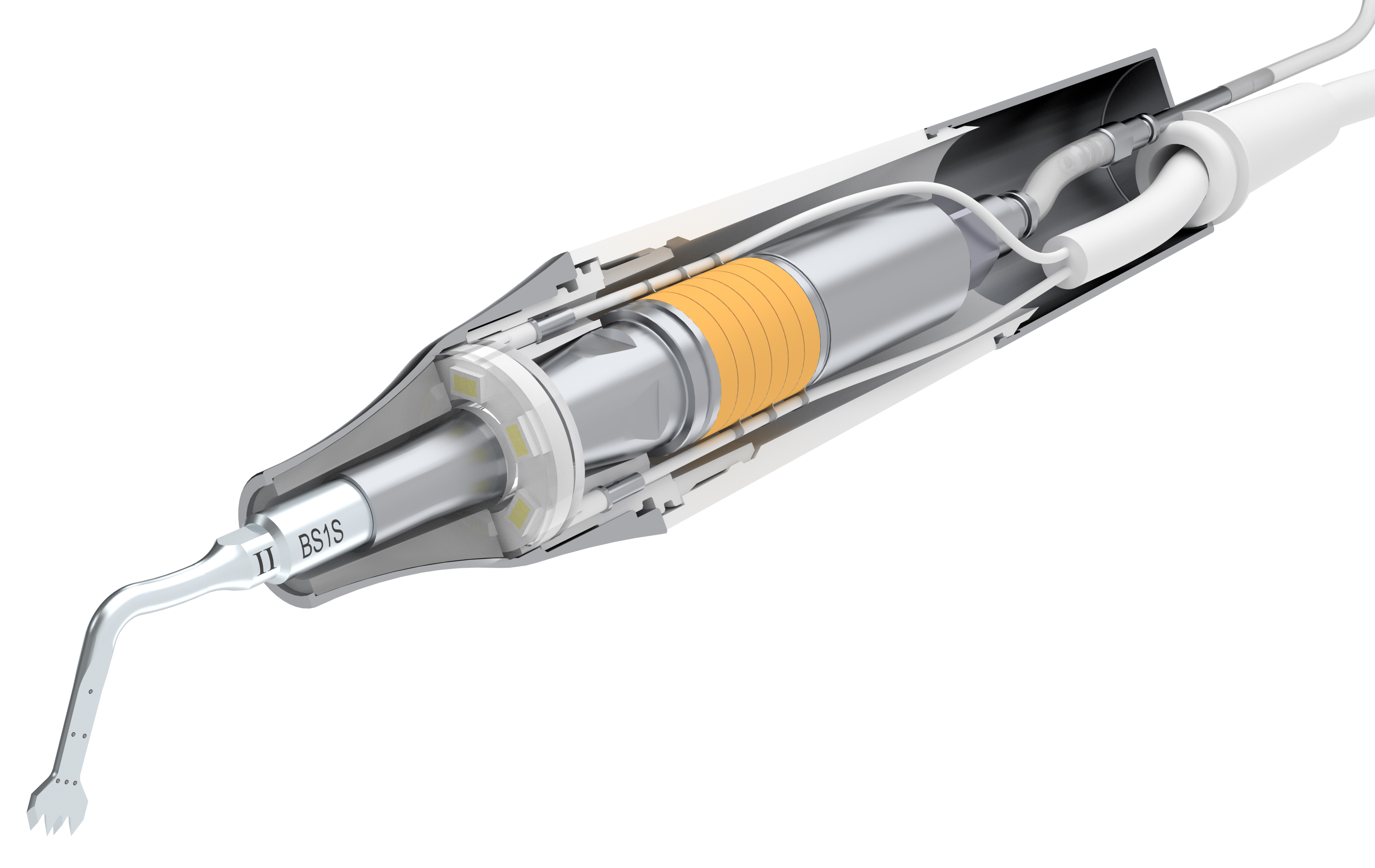

Наконечник оснащён шестью пьезокерамическими кольцами, которые преобразуют электрический сигнал в механические колебания. В конструкции используются медицинская сталь и керамика. Масса наконечника вместе с кабелем составляет 265 г.

Кольцо из шести светодиодов и фокусирующий световод освещают рабочую зону вокруг насадки. Освещённость составляет 100 000 лк, цветовая температура 6000–7000 К.

Для обработки снимаются колпачок, световод и светодиодное кольцо. Наконечник с кабелем допускает паровую стерилизацию после предусмотренной очистки и дезинфекции. Погружать наконечник с кабелем в воду и дезинфицирующие растворы нельзя.

Держатель наконечника можно установить на поверхности рабочего столика или закрепить на его краю.

Комплектация поставки

• Блок управления Piezotome CUBE.
• Многофункциональная педаль, F50109.
• Наконечник с подсветкой Piezotome CUBE LED, F12816.

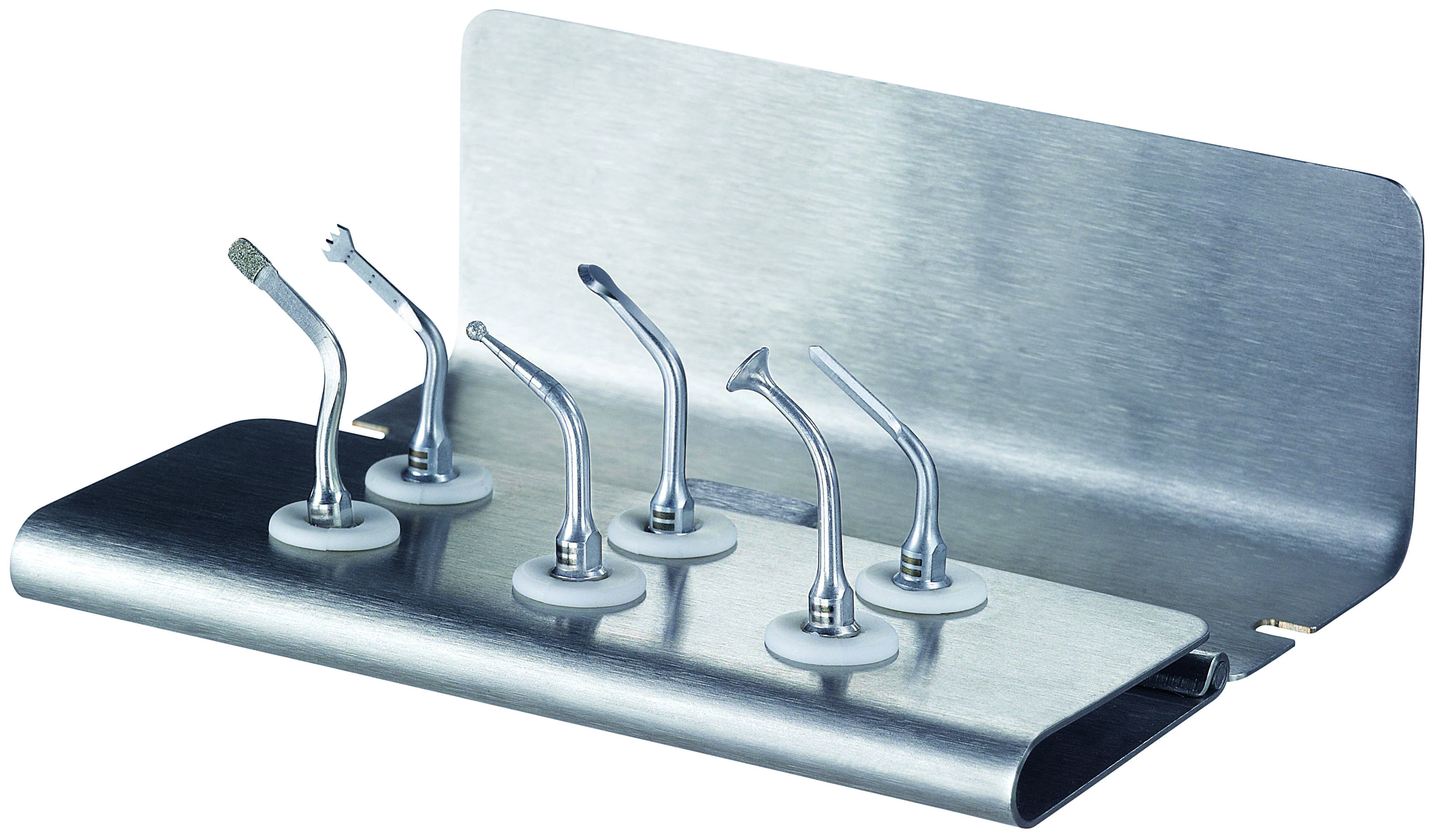

• Набор Essential II: BS1 Slim II, BS4 II, LC2 II, SL1 II, SL2 II и SL3 II.
• Динамометрический ключ для смены насадок, F50150.
• Кронштейн для ёмкости с ирригационным раствором, F50129.
• Держатель наконечника, F50133.
• Клипсы для крепления ирригационной линии, E57353, 5 шт.
• Многоразовые автоклавируемые ирригационные линии, F57374, 2 шт.
• Стерильные одноразовые инфузионные перфораторы, F57372, 15 шт.
• Бокс для стерилизации.

Для работы дополнительно требуется ёмкость со стерильной водой или физиологическим раствором. Запас перфораторов и ирригационных линий подбирают с учётом числа вмешательств и обработки многоразовых компонентов.
