DTE i-Sensor H1 Датчик интраоральный цифровой рентгеновской визуализации · Woodpecker (Китай)

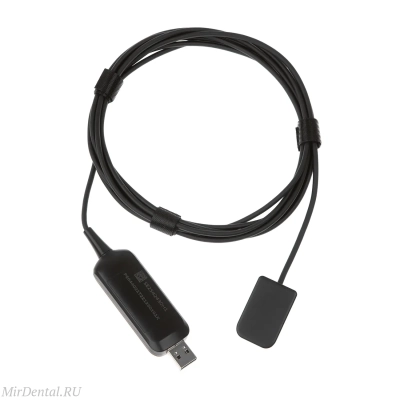

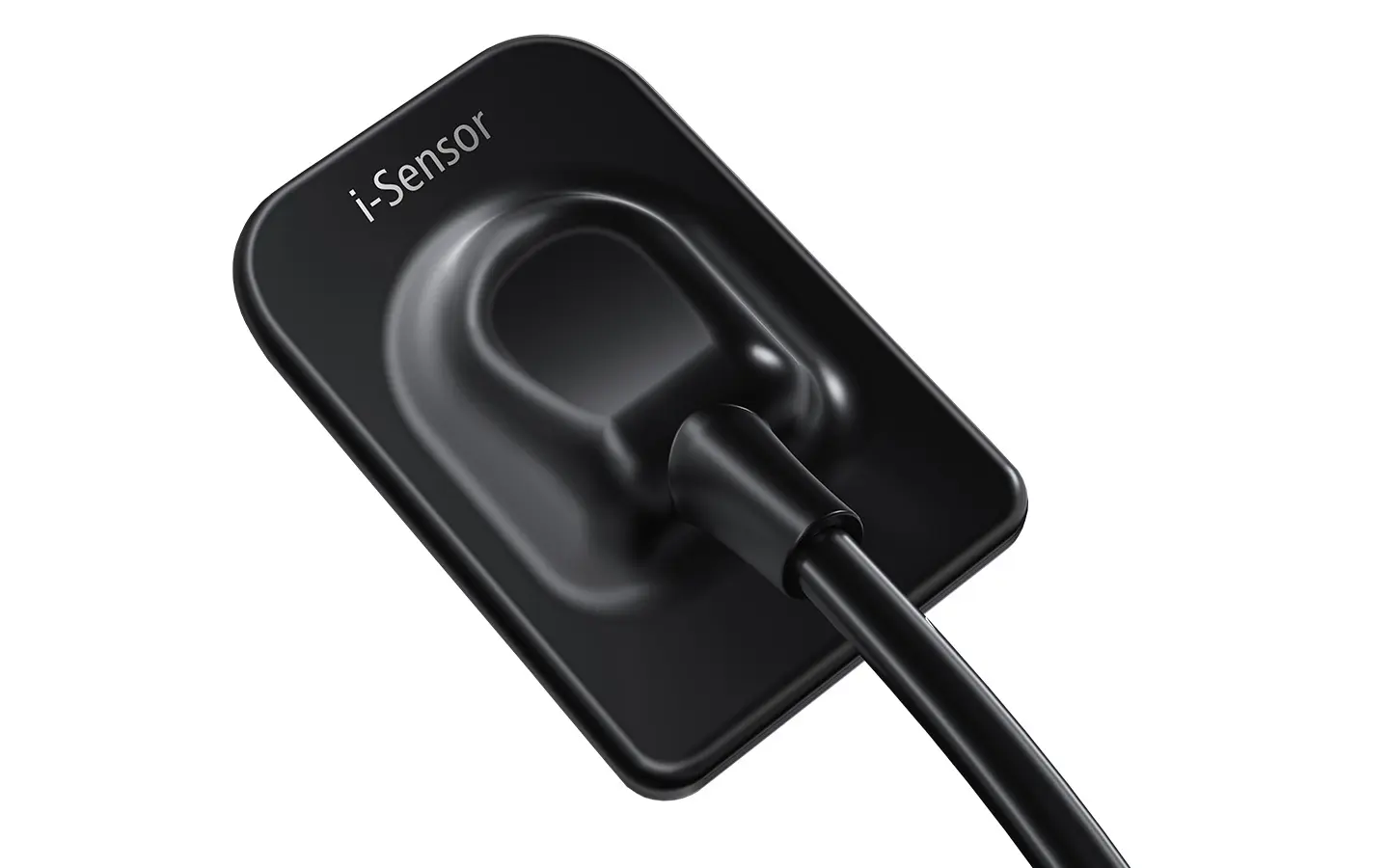

Цифровой радиовизиограф DTE i-Sensor H1
DTE i-Sensor H1 от Guilin Woodpecker (Вудпекер) — проводной интраоральный рентгеновский датчик для получения двухмерных снимков зубов и окружающих тканей. CMOS-матрица со сцинтиллятором CsI, активная область 20 × 30 мм и фактическое разрешение ≥12 пар линий/мм обеспечивают цифровую визуализацию для терапевтической, эндодонтической и пародонтологической диагностики. Датчик толщиной 4,5 мм подключается к компьютеру по USB 2.0 и работает с программой Ai-Dental.
- Детализированные цифровые снимки. Матрица 1000 × 1500 пикселей, размер пикселя 20 мкм, сцинтиллятор CsI и фактическое разрешение ≥12 пар линий/мм.
- Компактный внутриротовой формат. Корпус 38,5 × 25 × 4,5 мм со скруглёнными краями удобен для позиционирования при прицельной и прикусной рентгенографии.
- Подключение напрямую к ПК. Интерфейс USB 2.0 передаёт изображение и обеспечивает питание датчика без отдельного блока питания.
- Защищённый корпус. Степень пылевлагозащиты IP68 и гибкий кабель рассчитаны на использование датчика в стоматологическом кабинете.
- Комплект для цифровой работы. ПО Ai-Dental на USB-накопителе, 100 одноразовых защитных пакетов, силиконовый чехол и кронштейн входят в поставку.
Прицельная двухмерная рентгенография зубов
Датчик i-Sensor H1 воспринимает рентгеновское излучение, преобразует его в цифровые данные и передаёт снимок на компьютер. В отличие от плёночной съёмки, изображение доступно на мониторе после экспозиции без проявки.
Радиовизиограф используется вместе со стоматологическим рентгеновским генератором. Он подходит для обследования взрослых и детей; размер датчика и параметры экспозиции выбирают с учётом пациента и диагностической задачи.

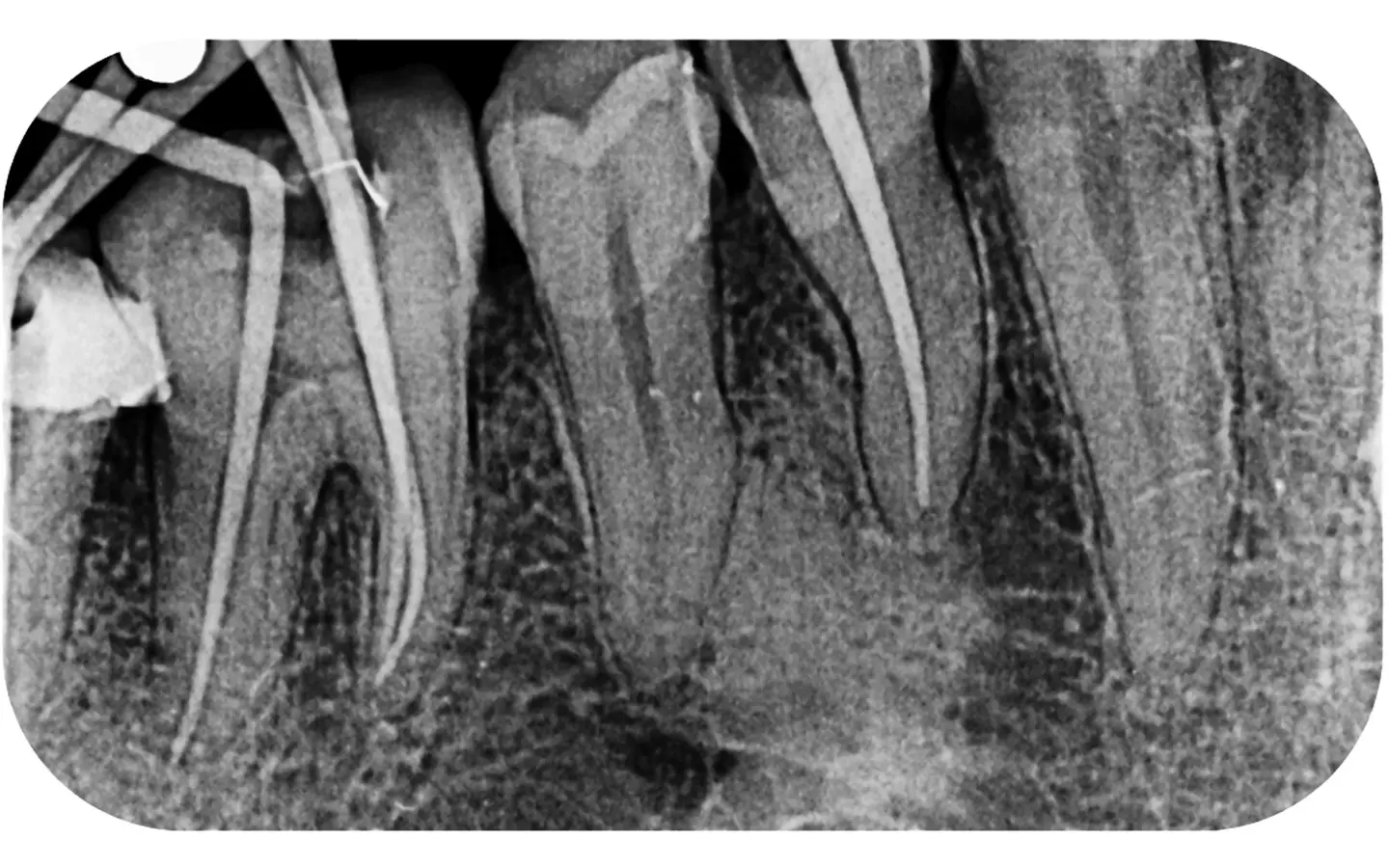

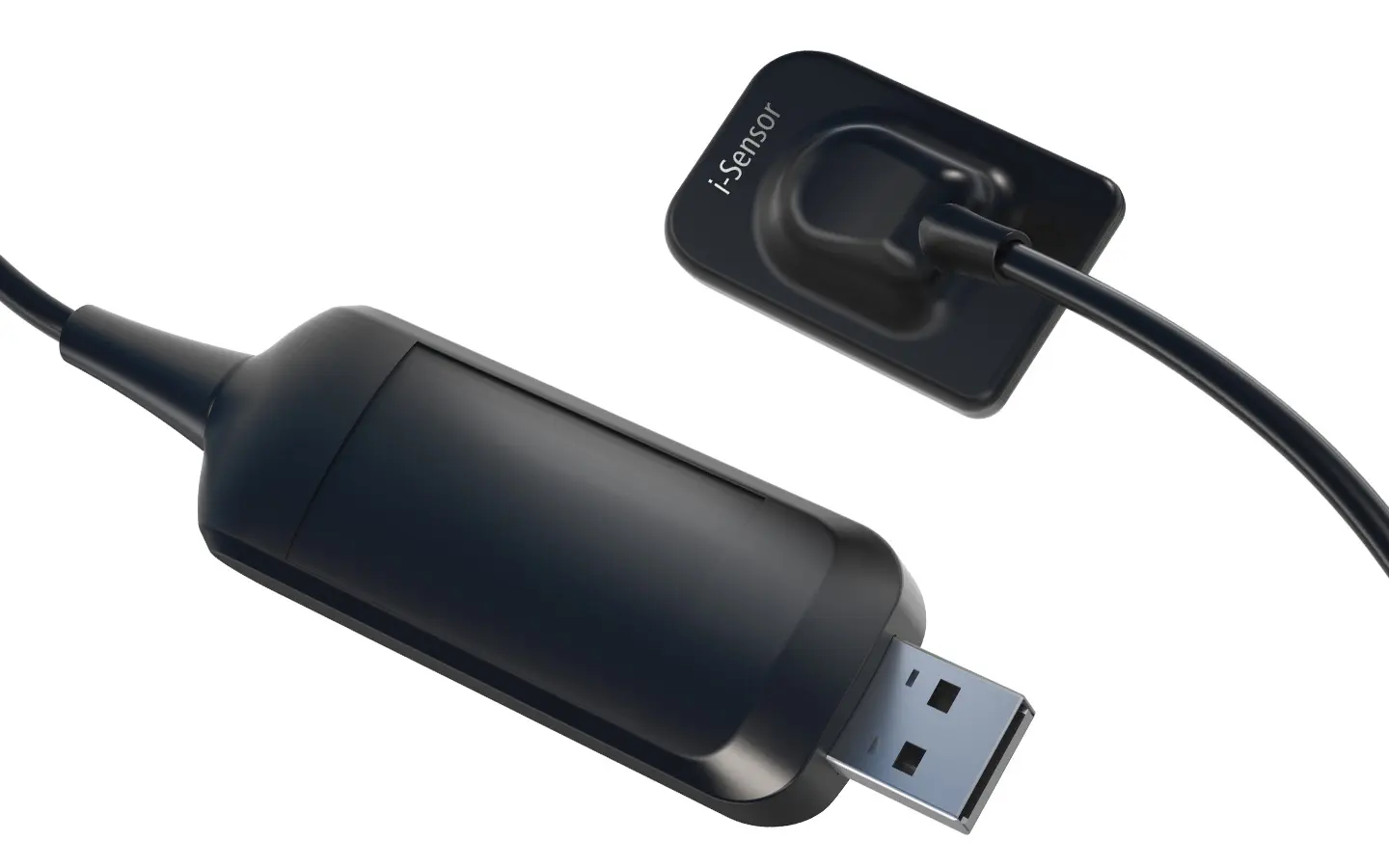

CMOS-матрица и сцинтиллятор CsI
Сцинтилляционный слой CsI преобразует рентгеновское излучение в свет, который регистрирует CMOS-матрица. Считываемый сигнал усиливается и обрабатывается электроникой датчика до передачи по USB. Это позволяет рассматривать на снимке контуры зубов, корней, пломбировочных материалов и окружающей костной ткани.
Для H1 указано теоретическое пространственное разрешение 20 пар линий/мм и фактическое ≥12 пар линий/мм. Размер изображения составляет 1000 × 1500 пикселей, или 1,5 Мп.
Подключение USB и работа с Ai-Dental
i-Sensor H1 соединяется с компьютером через USB 2.0. Питание поступает от USB-порта: напряжение 5 В, потребляемая мощность 2,5 Вт. Отдельный блок питания и внешний блок оцифровки не требуются.
Программа Ai-Dental служит для получения, просмотра и обработки рентгенограмм, управления изображениями и измерений. В ней предусмотрены инструменты коррекции изображения, изменения его ориентации и масштаба. Программное обеспечение поставляется на USB-накопителе.

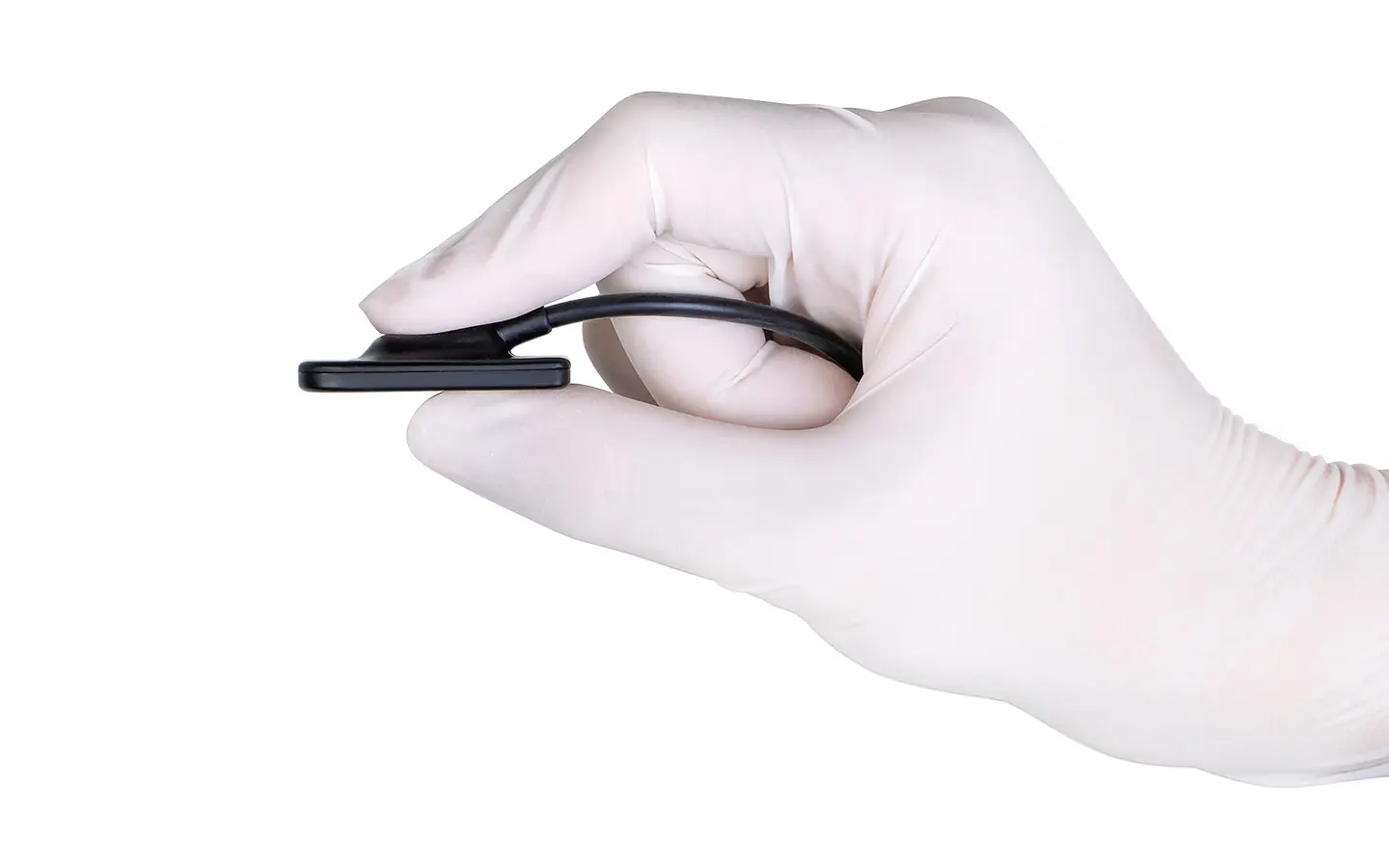

Толщина 4,5 мм и скруглённые края
Тонкий корпус и сглаженные углы облегчают размещение датчика в полости рта, в том числе при съёмке боковых зубов. Небольшая толщина особенно полезна там, где пространство для позиционирования ограничено.

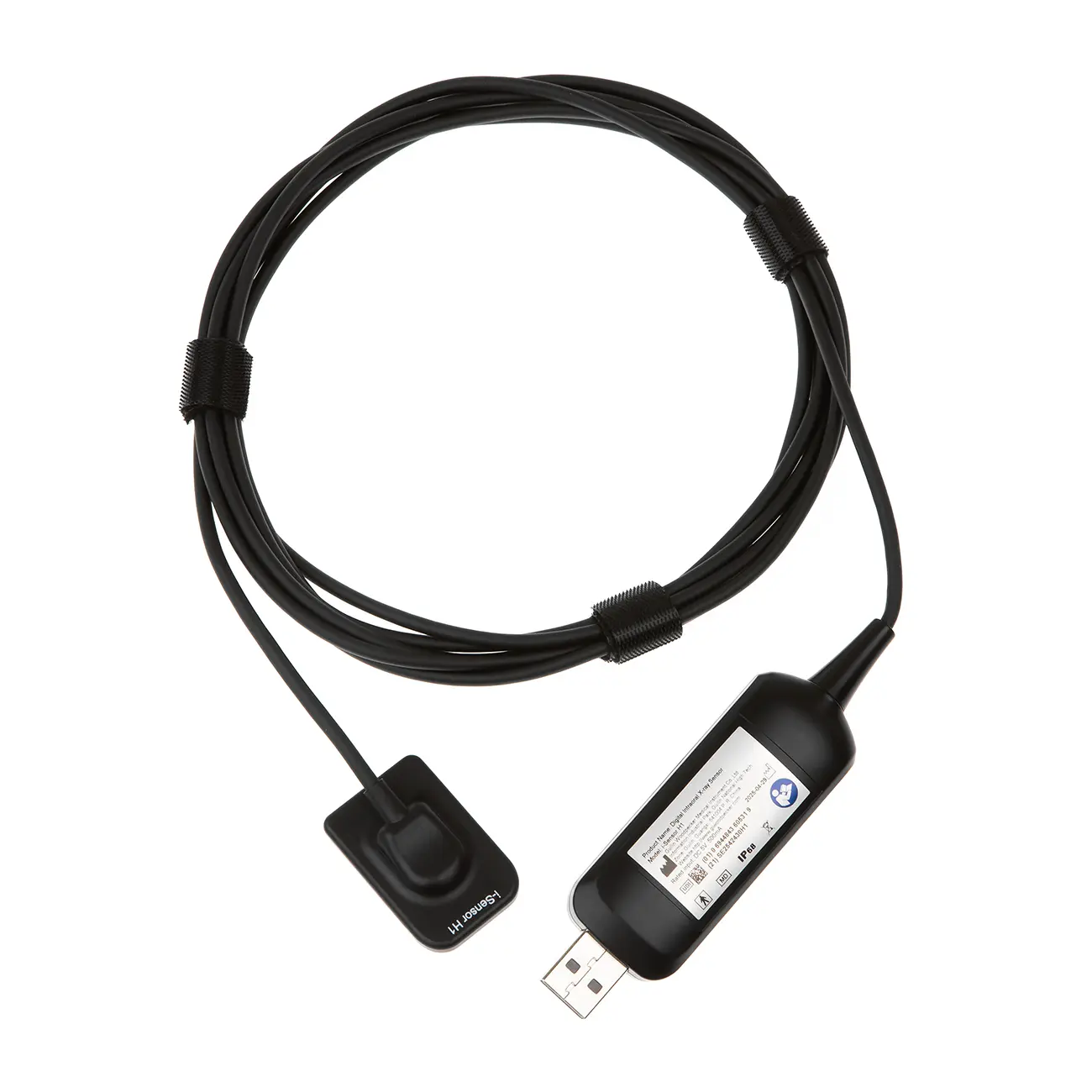

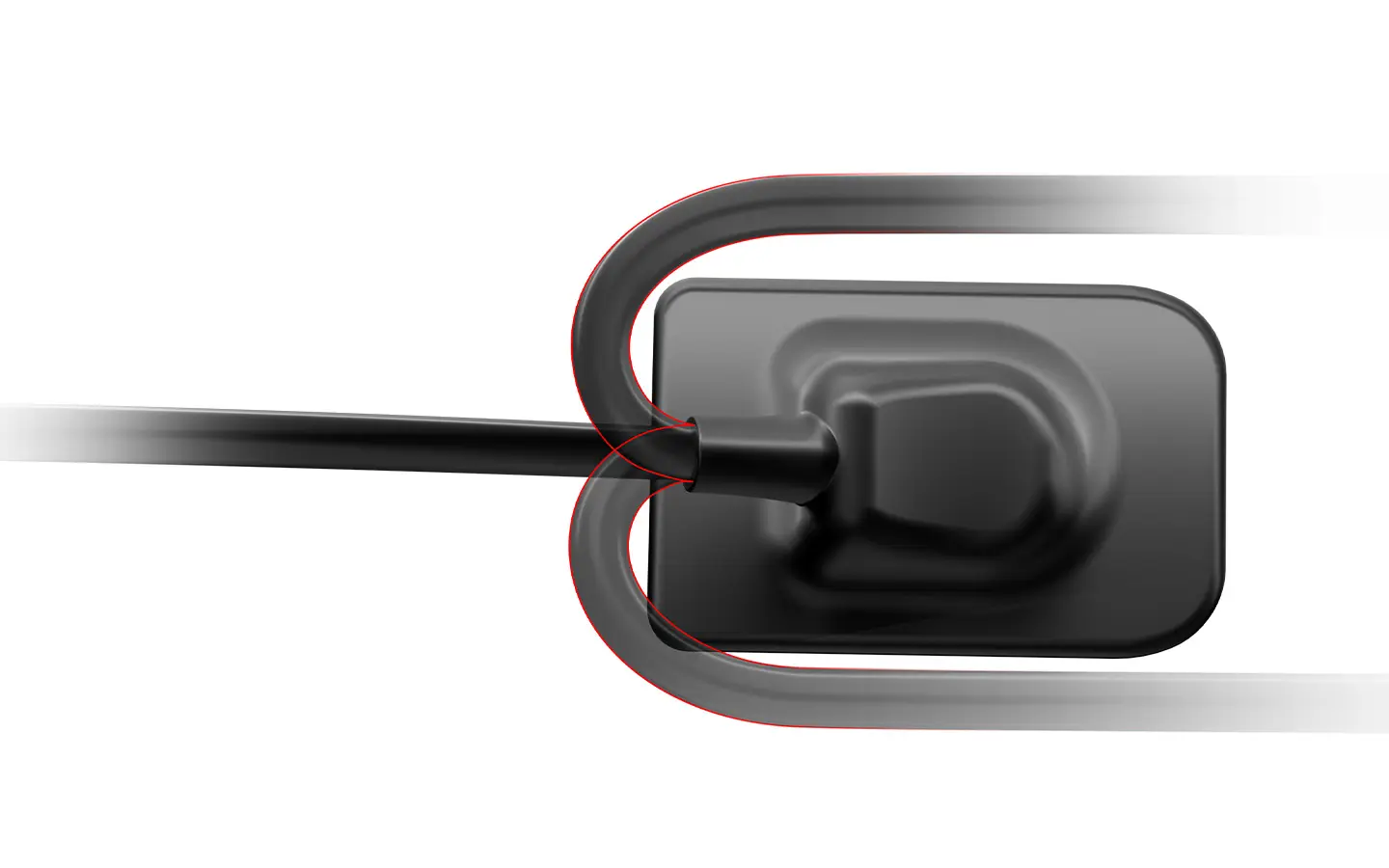

Гибкий кабель для работы у стоматологической установки
Кабель длиной 3000 ±50 мм позволяет расположить компьютер на расстоянии от зоны съёмки. Гибкий участок у выхода из корпуса рассчитан на повторяющиеся изгибы при позиционировании датчика. После работы датчик размещают на предусмотренном в комплекте кронштейне.

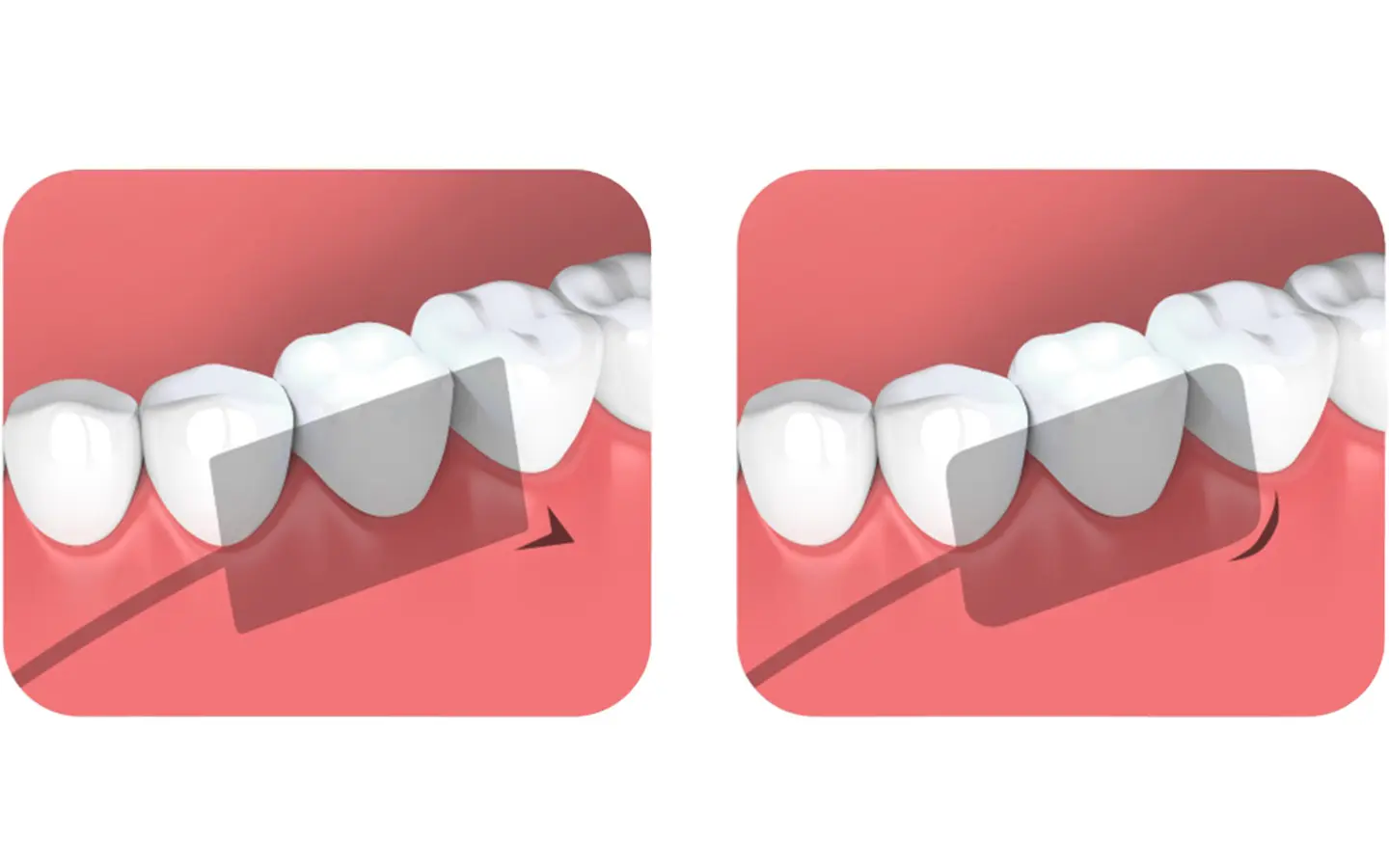

Размещение при прикусной рентгенографии
Форма i-Sensor H1 позволяет устанавливать его для прицельных и прикусных снимков, в том числе вертикальных прикусных проекций. Выбор положения датчика определяет, какие участки коронок зубов и краевой костной ткани попадут в поле изображения.
Для каких стоматологических задач подходит i-Sensor H1
- Терапевтическая стоматология. Прицельные и прикусные снимки при оценке кариозных поражений, включая апроксимальные участки и области рядом с реставрациями.
- Эндодонтия. Рентгенографическая оценка анатомии корней, положения инструментов и результата пломбирования корневых каналов.
- Пародонтология. Визуальная оценка уровня альвеолярной костной ткани и состояния межзубных костных перегородок.
- Имплантология и ортопедия. Прицельный контроль положения имплантата, окружающей костной ткани и прилегания рентгеноконтрастных конструкций в пределах двухмерного изображения.
Формат H1: область снимка и внешний размер
У i-Sensor H1 активная область составляет 20 × 30 мм, а внешние размеры корпуса — 38,5 × 25 × 4,5 мм. Разница между ними важна при выборе: именно активная область определяет поле цифрового изображения, тогда как внешние габариты влияют на размещение датчика во рту. В этой карточке представлено исполнение H1.
Цифровой рабочий процесс в стоматологическом кабинете
После рентгеновской экспозиции Ai-Dental выводит снимок на экран. Врач может изучить изображение, изменить яркость и контрастность, увеличить нужный участок и сохранить результат для ведения диагностической документации.
Технические характеристики DTE i-Sensor H1
| Параметр | Значение |
|---|---|
| Модель | DTE i-Sensor H1 |
| Производитель | Guilin Woodpecker Medical Instrument Co., Ltd., Китай |
| Тип оборудования | Проводной цифровой внутриротовой рентгеновский датчик |
| Технология детектора | CMOS, сцинтилляционный экран CsI |
| Эффективная область изображения | 20 × 30 мм |
| Матрица изображения | 1000 × 1500 пикселей (1,5 Мп) |
| Размер пикселя | 20 мкм |
| Теоретическое пространственное разрешение | 20 пар линий/мм |
| Фактическое пространственное разрешение | ≥12 пар линий/мм |
| Размеры корпуса | 38,5 × 25 × 4,5 мм |
| Степень пылевлагозащиты | IP68 |
| Подключение | Прямое USB 2.0 |
| Длина кабеля | 3000 ±50 мм |
| Электропитание | 5 В от USB-порта компьютера |
| Потребляемая мощность | 2,5 Вт |
| Режим работы | Прерывистый |
| Рабочая часть по электробезопасности | Тип BF |
| Рабочая температура | От +10 до +35 °C |
| Относительная влажность при работе | 20–90 % |
| Атмосферное давление при работе | 70–106 кПа |
Совместимость и требования к рабочему месту
Датчик работает с соответствующими требованиям стоматологическими рентгеновскими генераторами. Для просмотра снимков нужен компьютер с USB 2.0 и установленной Ai-Dental под Windows. Рентгеновский аппарат и компьютер в комплект H1 не входят. Для получения цифровых снимков не нужны плёнка, проявочные растворы и отдельный сканер пластин.
Минимальные требования к компьютеру по инструкции
- Операционная система Windows 7 или новее.
- Процессор уровня Core 2, оперативная память от 2 ГБ.
- Накопитель объёмом от 320 ГБ.
- Четыре высокоскоростных порта USB 2.0.
- Разрешение экрана не ниже 1280 × 1024 пикселей.
Для видеокарты в руководстве указаны Nvidia или дискретная ATI, для USB-контроллера — Intel, NEC либо Renesas.
Защита корпуса и гигиеническая обработка
Корпус датчика выполнен с применением ультразвуковой сварки и имеет степень защиты IP68. Перед каждым исследованием на датчик надевают новый одноразовый защитный пакет. Между пациентами датчик и ближайшие 40 см кабеля очищают и дезинфицируют протиранием; инструкция рекомендует 70% изопропанол и салфетки без альдегидов. Датчик не погружают в воду.
При обследовании детей требуется особая осторожность и выбор экспозиции с учётом принципа минимально необходимого облучения. Использование устройства в присутствии легковоспламеняющихся анестетических смесей запрещено.

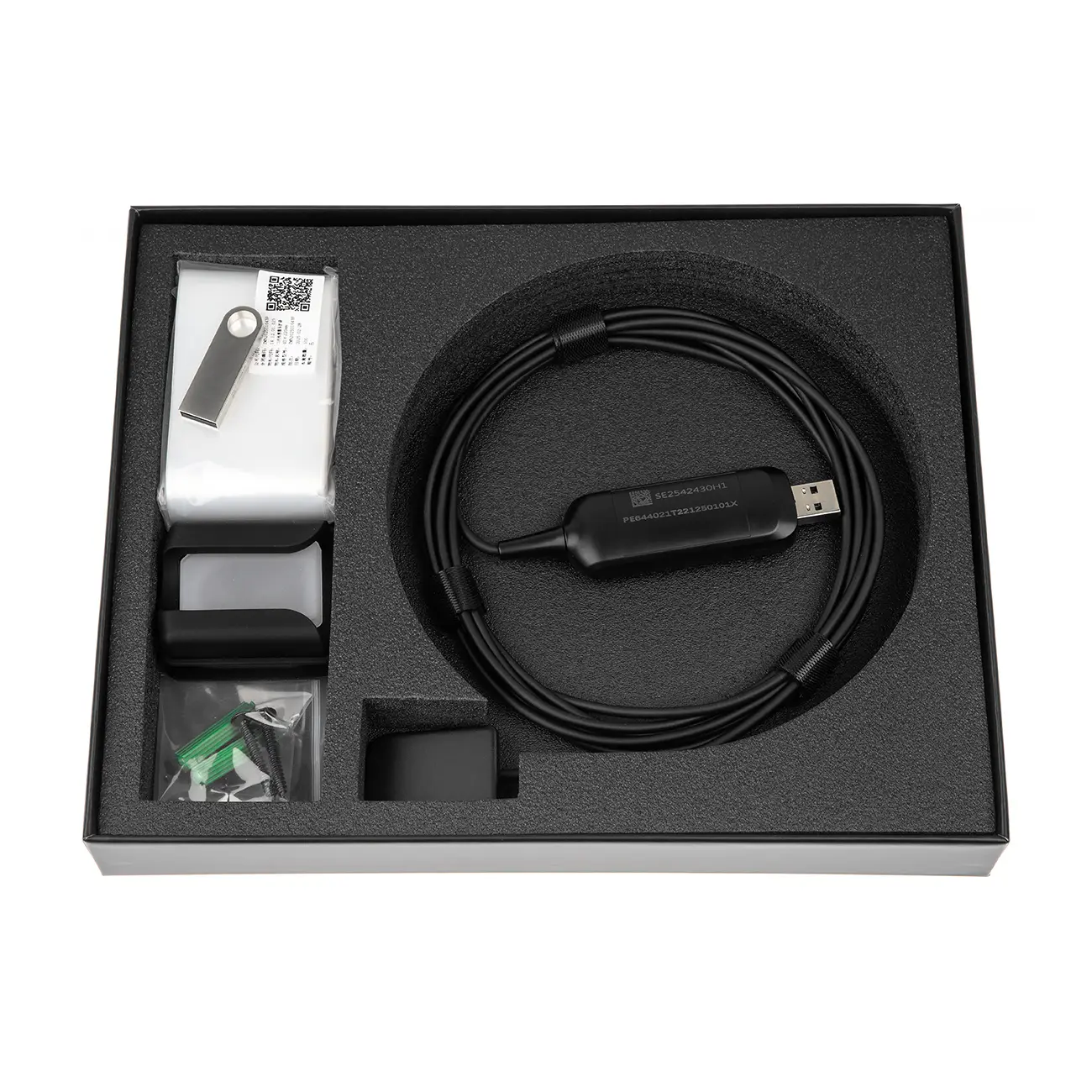

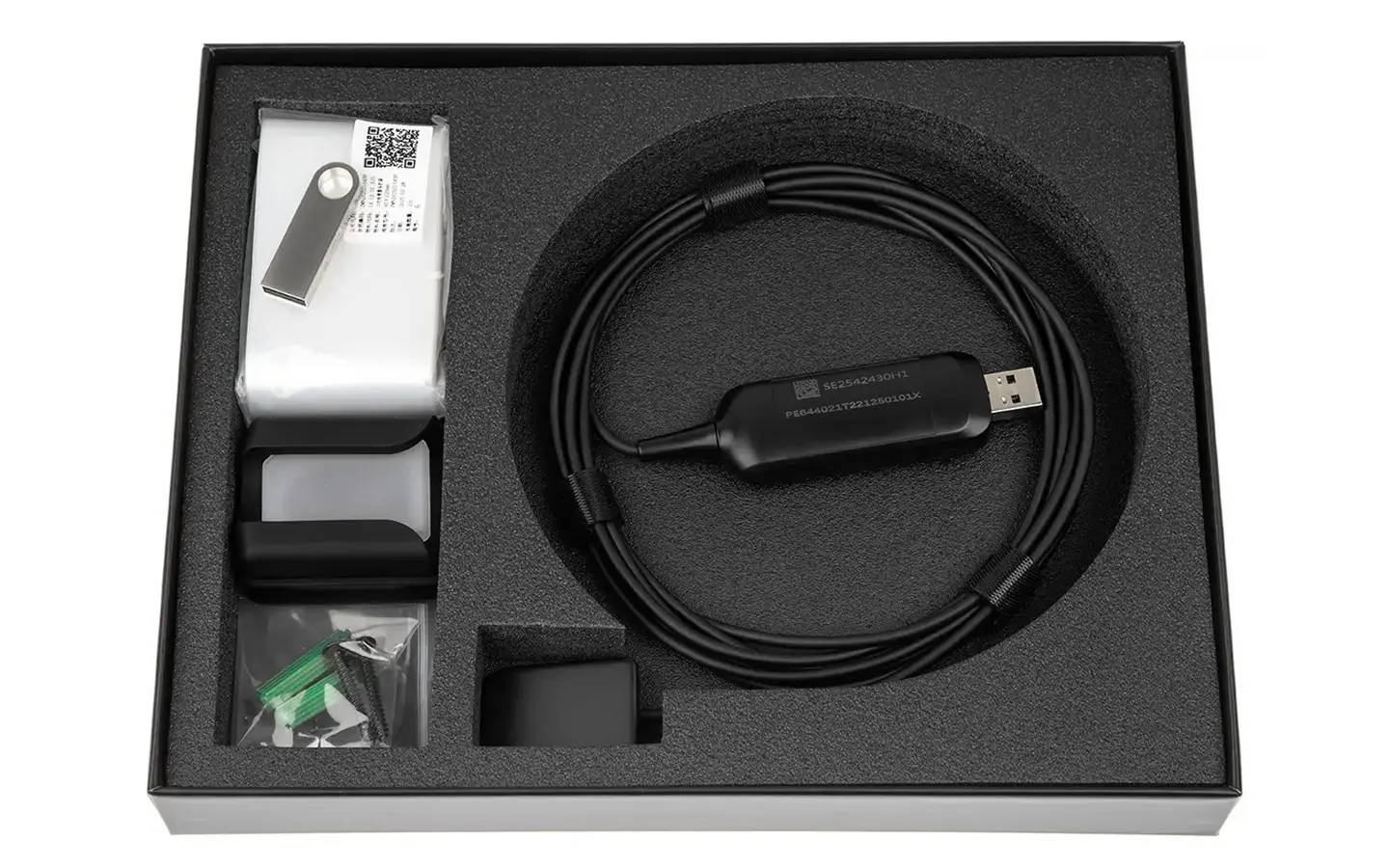

Комплектация i-Sensor H1
- Цифровой интраоральный датчик i-Sensor H1 с USB-кабелем — 1 шт.
- Одноразовые защитные пакеты — 100 шт. (1 упаковка).
- Силиконовый чехол для датчика — 1 шт.
- USB-накопитель с программным обеспечением Ai-Dental — 1 шт.

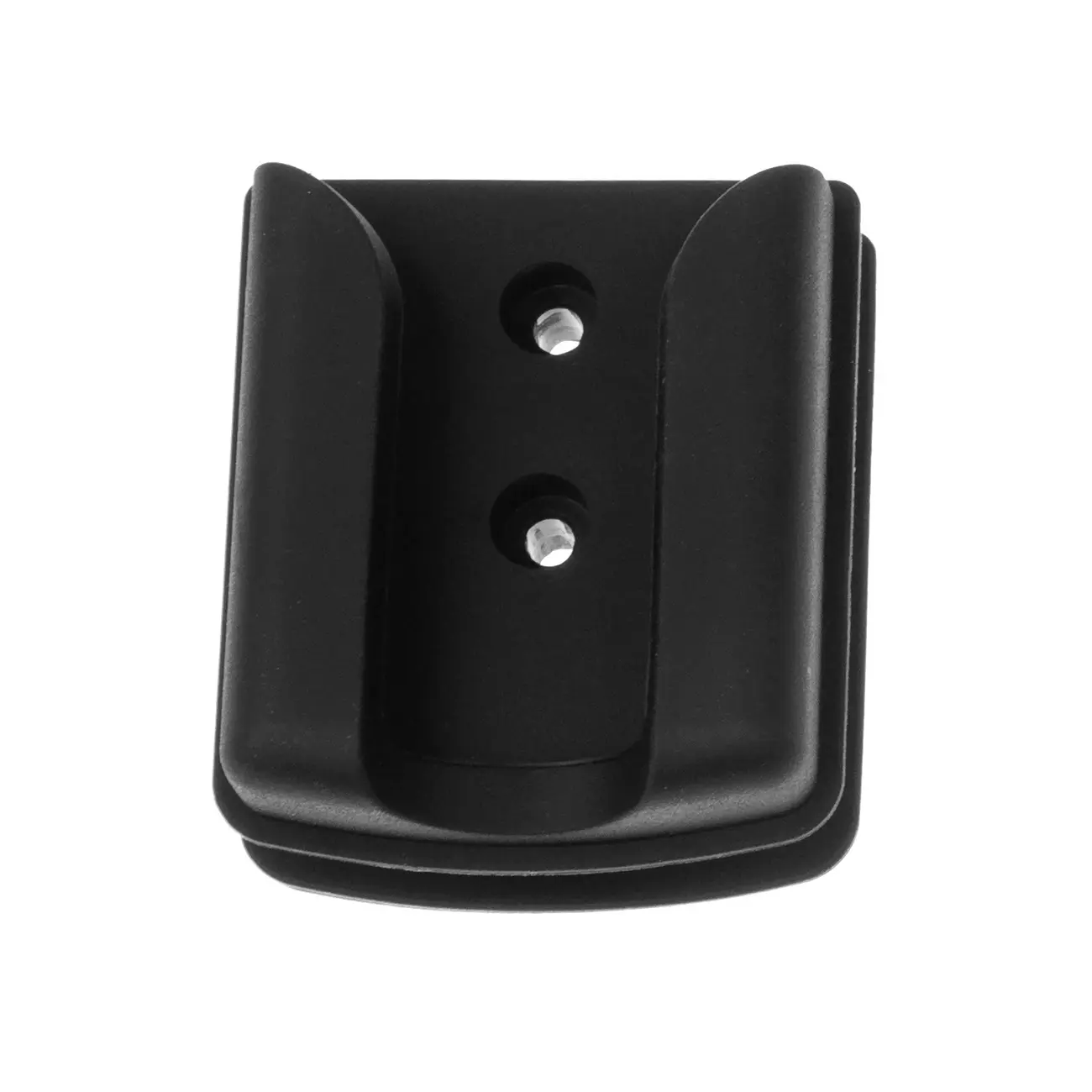

- Кронштейн-держатель датчика — 1 шт.
- Крепёжные винты — 2 шт.
- Дюбели — 2 шт.
- Руководство по эксплуатации — 1 шт.
|
Регистрационное удостоверение
|
РЗН 2025/25357 от 06.05.2025 |
|
? Общероссийский классификатор продукции по видам экономической деятельности
ОКПД2
|
26.60.11.130 |
|
? Номер ЕРУЛ - единый регистрационный номер лицензии или разрешения, например регистрационного удостоверения на медицинское изделие.
Номер ЕРУЛ
|
Г004-00110-00/02938531 |
|
Гарантия производителя
|
1 год |
|
Код товара
|
29208 |
