Оборудование для гнатологии и анализа движений челюсти: аксиографы, лицевые сканеры и цифровые дуги

Законодательная база и пределы статической окклюзии

Традиционное протезирование часто опирается на фиксацию моделей в положении центральной окклюзии (ЦО) или центрального соотношения (ЦС). Однако жевание и речь — это сложные трехмерные динамические процессы. Игнорирование сагиттальных и трансверзальных смещений нижней челюсти может приводить к сколам керамики и мышечному гипертонусу.

Согласно Приказу Минздрава РФ № 786н (Приложение № 11 — стандарт оснащения кабинета функциональной диагностики в стоматологии), в обязательный перечень входят артикулятор стоматологический с лицевой дугой, аксиограф и кинезиограф. Важно понимать, что это требование касается именно специализированного кабинета, а не является универсальным списком для базовой стоматологической лицензии. КЛКТ и лицевые сканеры в данный конкретный перечень не включены. Тем не менее, применение гнатологического оборудования позволяет перенести индивидуальные траектории движения мыщелков в цифровое пространство, что способствует созданию сбалансированных реставраций при тотальной реабилитации.

Биомеханика суставного пути

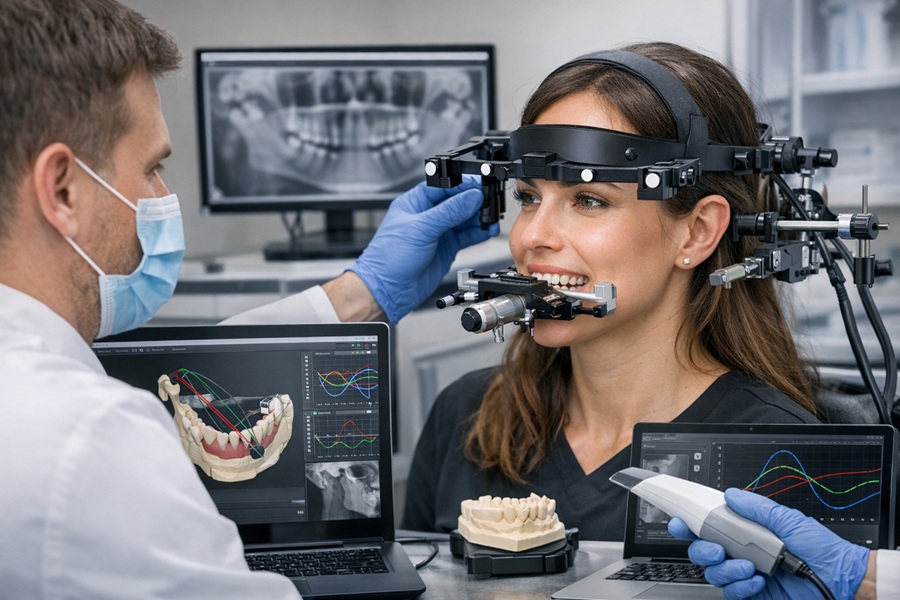

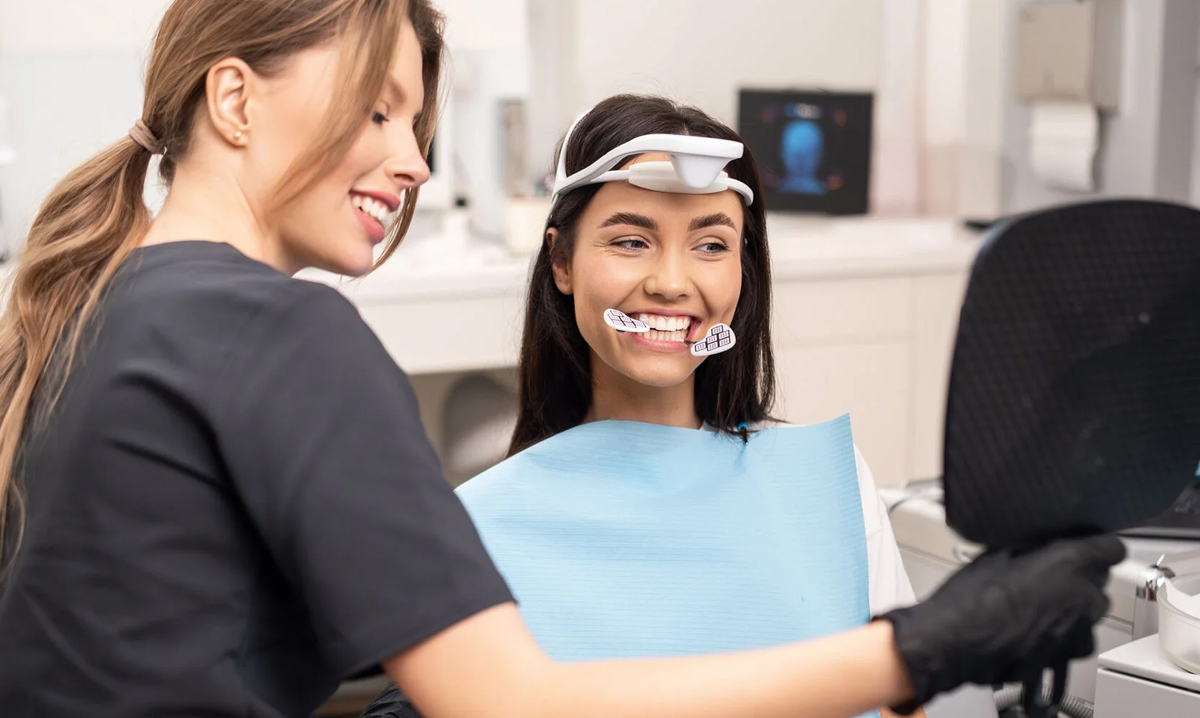

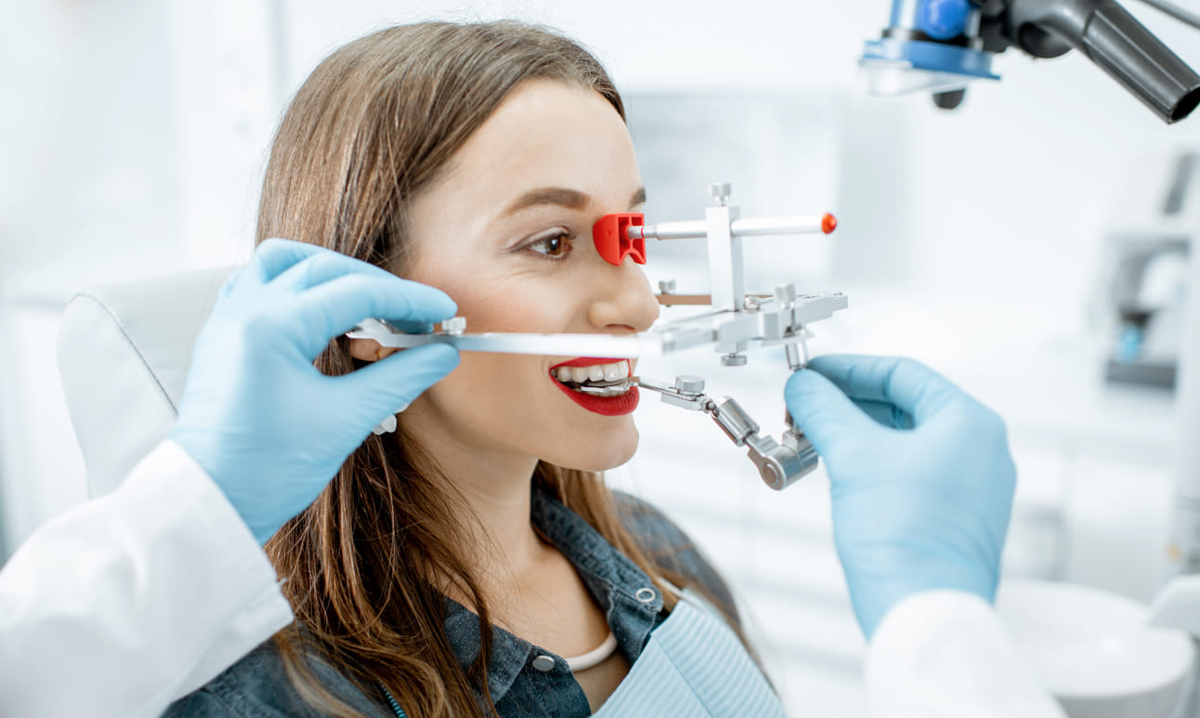

Механические системы записи движений уступили место высокоточным оптическим и ультразвуковым датчикам. Аксиограф записывает пространственные движения нижней челюсти (протрузию, латеротрузию, открывание/закрывание рта). Кондилограф нацелен на специфичную математическую проекцию движений самих суставных головок внутри суставной ямки.

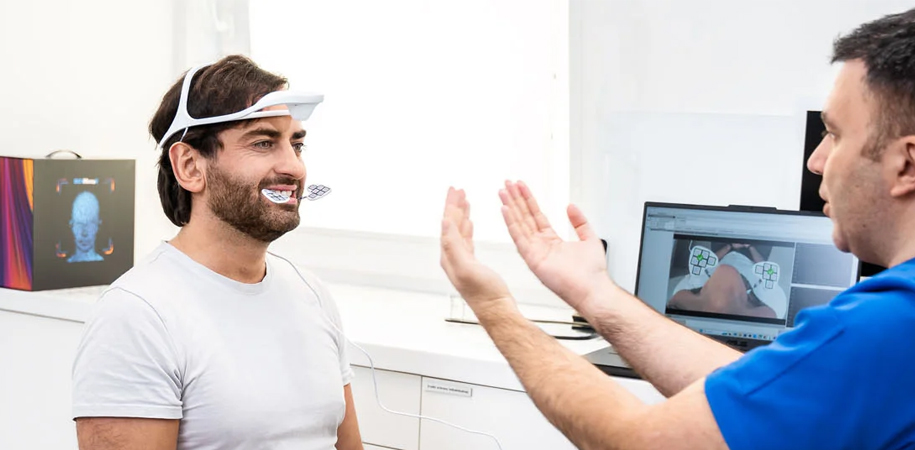

Физика процесса: Врач фиксирует на зубах нижней челюсти легкую параокклюзионную вилку (с помощью жесткого А-силикона или композита), которая не мешает пациенту смыкать зубы. На вилку крепится оптический маркер. Стереокамеры лицевой дуги считывают положение маркера с частотой более 60-120 кадров в секунду, вычисляя истинную (кинематическую), а не среднеанатомическую шарнирную ось.

• ✓Уточнение диагноза: Метод позволяет визуализировать девиации, дефлекции и дисгармонию мышечной работы (например, асимметричное сокращение латеральных крыловидных мышц), дополняя, но не заменяя данные мануального клинического осмотра.
• ✓Индивидуализация настроек: Вычисленные углы (сагиттальный суставной путь — SCI, угол Беннетта, немедленный боковой сдвиг — ISS) применяются для программирования виртуальных артикуляторов.
• ✓Снижение рисков: Функциональный анализ может способствовать минимизации ятрогенных осложнений при глобальном изменении межальвеолярной высоты (VDO) у пациентов с генерализованной стираемостью зубов.

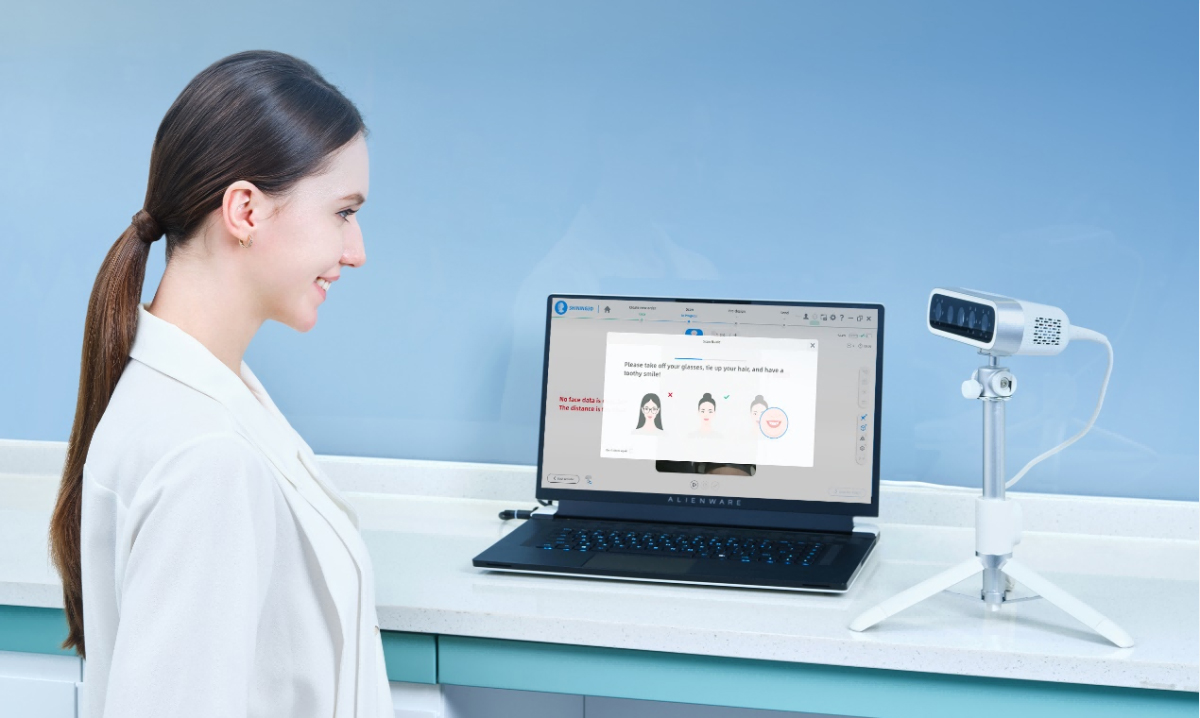

3D-Сканеры лица (Face Scanners)

Аппараты с функцией фотограмметрии создают текстурированную 3D-модель лица. Это позволяет врачу ориентироваться на эстетические параметры (зрачковую и камперовскую линии, симметрию мимики) при цифровом дизайне (Digital Smile Design). В сочетании с данными внутриротовых сканеров это улучшает предсказуемость лицевой эстетики результата. Однако стоит отметить, что методы совмещения этих данных (virtual facebow) в научной литературе всё еще совершенствуются и требуют тщательной калибровки.

Лицевые дуги в доказательной медицине

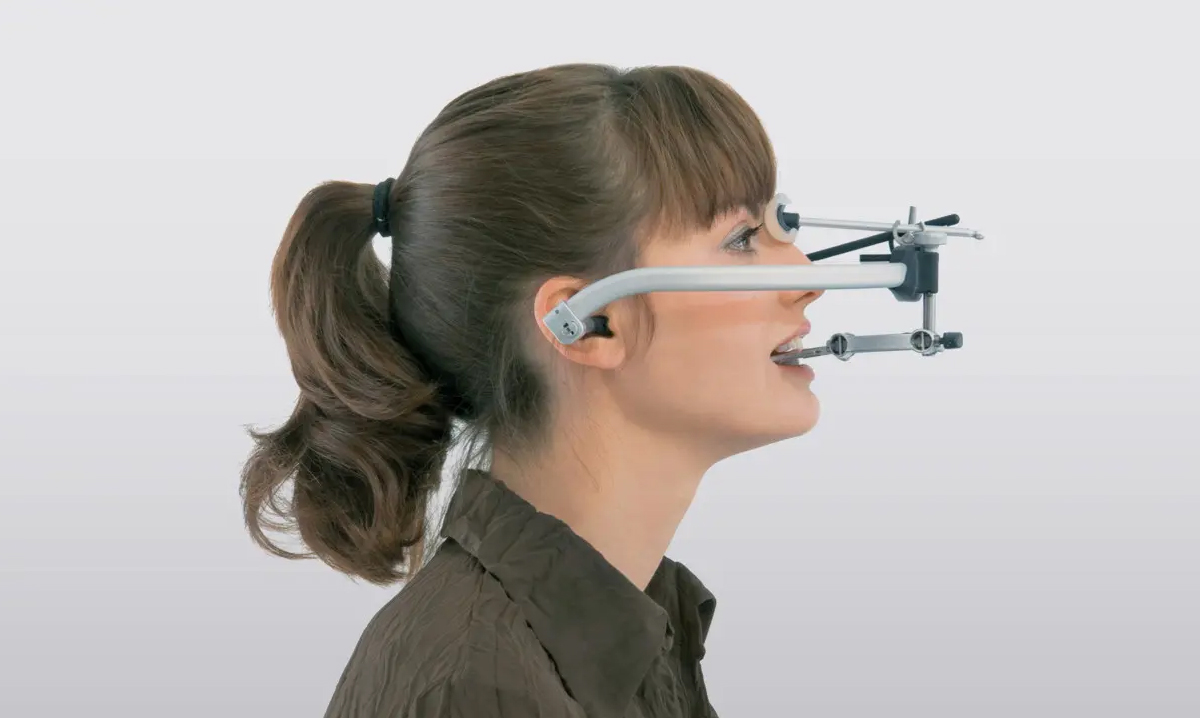

Лицевая дуга регистрирует положение верхней челюсти относительно краниальных ориентиров (франкфуртской горизонтали). В рамках доказательной медицины (EBM) систематические обзоры (включая данные 2021 года) показывают, что применение лицевой дуги не дает универсального или статистически значимого превосходства в качестве окклюзии при изготовлении полных съемных протезов. Однако при сложных многоединичных несъемных реконструкциях она остается крайне полезным инструментом для корректной передачи пространственной информации зубному технику.

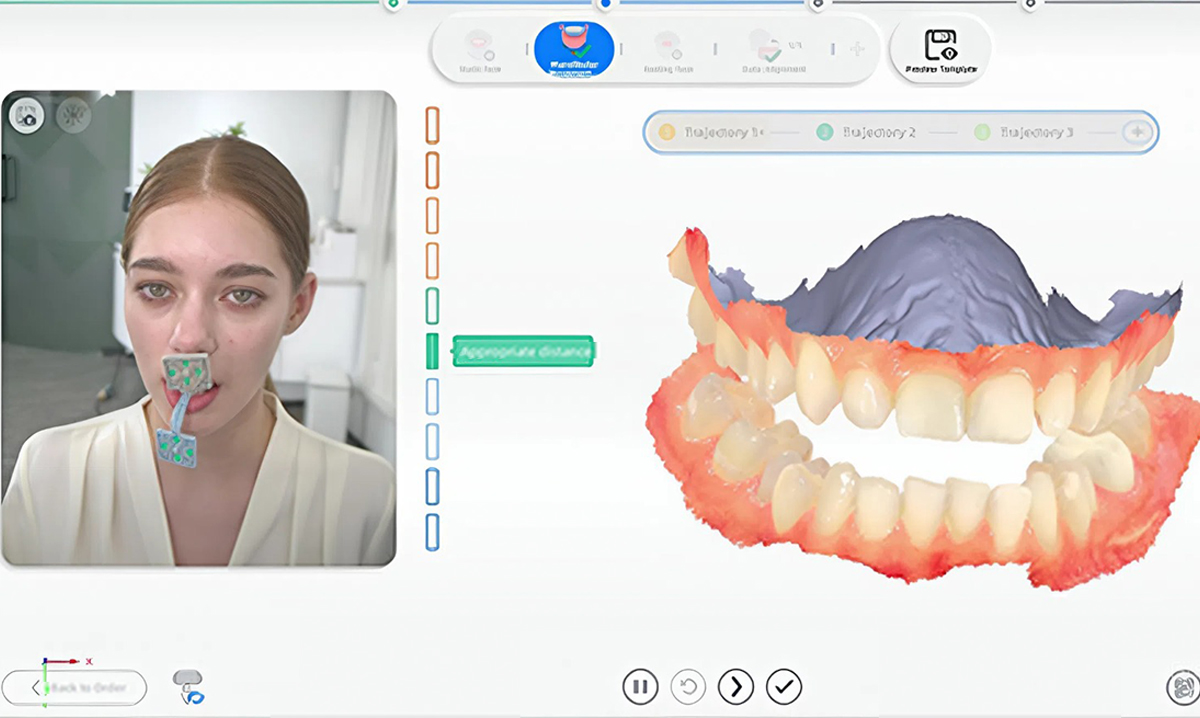

Оборудование выполняет лишь роль регистратора данных. Магия происходит в специализированном ПО (например, модули JAW Motion в Exocad или системы Zebris/Modjaw). Программа сопоставляет (алайнит) кинематические XML-треки с 3D-сканами зубных рядов (STL), создавая динамическую виртуальную модель — "Виртуального пациента".

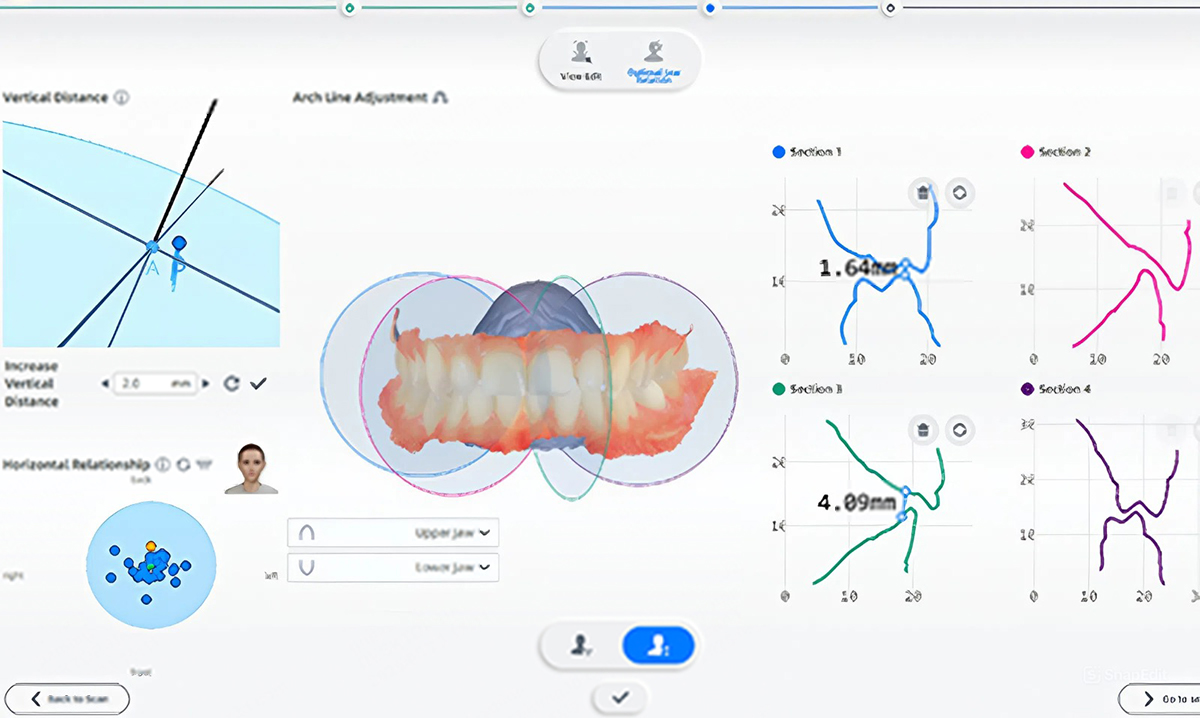

• •Анализ интерференций: Программа включает функцию "определения столкновений" (Collision detection). Врач визуализирует зоны потенциальных суперконтактов на рабочей и балансирующей стороне в динамике, что помогает смоделировать клыковое ведение (Canine guidance) или групповую функцию без ошибок.
• •Настройка артикулятора: Зубной техник вводит индивидуальные значения углов сагиттального суставного пути, что в ряде случаев способствует уменьшению времени на припасовку реставраций копиркой в кресле стоматолога.
• •Комплексный подход: Анализ трекинга помогает ортодонтам моделировать безопасное перемещение зубов элайнерами, принимая во внимание амплитуду движений мыщелка и предотвращая резорбцию костной ткани от чрезмерных окклюзионных нагрузок.

Нормы эпидемиологической безопасности (СанПиН 2.1.3678-20)

Важно для клиник: При использовании диагностического оборудования элементы, контактирующие со слизистой оболочкой или слюной (например, металлические прикусные вилки), подлежат строгой очистке (ПСО) и стерилизации. Выбор метода обработки (автоклавирование, химическая стерилизация) должен строго соответствовать классу медицинского изделия и инструкции производителя. Нарушение температурных режимов, указанных в паспорте цифрового прибора, может привести к деформации или выходу из строя высокоточных оптических элементов и гироскопов.

Оборудование для функциональной диагностики

Оснащение кабинета по стандартам Приказа № 786н (Приложение 11) и внедрение цифровых технологий расширяет клинические возможности специалистов. Ознакомьтесь с актуальным каталогом:
