Аспирационные системы в стоматологии: выбор, расчет и техническое обслуживание

Аспирационная система - это не периферийный аксессуар клиники, а несущая инфраструктура, определяющая безопасность операционного поля и качество любого вмешательства. Разрежение, создаваемое вакуумным агрегатом, обеспечивает эвакуацию крови, слюны, охлаждающей воды и биоаэрозоля из рабочей зоны. Недостаточная производительность системы не просто создает неудобство - она удлиняет время манипуляций, повышает риск аспирации жидкости пациентом и увеличивает концентрацию взвешенных частиц в воздухе кабинета.

На российском рынке представлены системы с принципиально разной архитектурой: центральные вакуумные станции, обслуживающие несколько кресел одновременно, и локальные аспираторы, монтируемые непосредственно у каждой установки. Выбор между этими классами определяется не только бюджетом, но и количеством кресел, профилем вмешательств и требованиями к санитарному контролю.

Физика вакуума и классификация аспирационных систем

В основе работы любого стоматологического аспиратора лежит создание разрежения в замкнутом контуре. Вакуумный агрегат откачивает воздух из магистрали, формируя перепад давления между операционным полем и приемным резервуаром. Оптимальный рабочий вакуум для стоматологии составляет от 150 до 250 мбар (от -0,15 до -0,25 бар). Превышение верхней границы не повышает эффективность отсоса, так как ключевую роль играет объемный расход воздуха, но создает избыточную нагрузку на уплотнения и трубопровод. Снижение вакуума ниже 120-150 мбар приводит к тому, что биологическая жидкость не успевает эвакуироваться при работе с высокоскоростным ротационным инструментом.

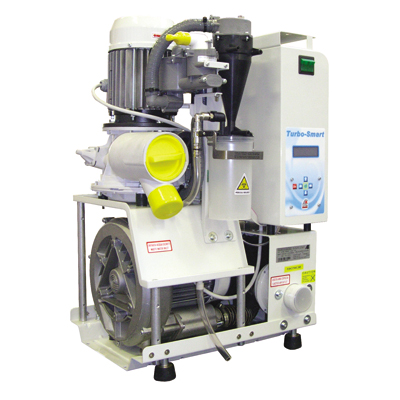

Два принципиально разных типа насосов формируют рынок: водокольцевые (влажные) и сухие вакуумные агрегаты. Их физика, требования к обслуживанию и эксплуатационные характеристики различаются настолько, что выбор между ними - это стратегическое решение на уровне проектирования клиники.

По архитектуре монтажа системы делятся на центральные и локальные. Центральная вакуумная станция размещается в техническом помещении и соединяется с каждым креслом разводящим трубопроводом из нержавеющей стали или специального полипропилена. Локальный аспиратор - отдельный агрегат с собственным мотором, резервуаром и фильтром, работающий на одно рабочее место. Каждый тип оправдан при определенных условиях.

Внутри системы используются два класса насадок. Слюноотсос (эвакуатор слюны) с низким объемным расходом - 20-40 л/мин - предназначен для пассивной эвакуации слюны при консервативных вмешательствах. Аспирационная канюля (пылесос) высокообъемной эвакуации с расходом от 100 до 350 л/мин обеспечивает активное удаление жидкости и аэрозоля при работе с ротационным инструментом. Именно параметры аспирационной канюли определяют минимально необходимую производительность всего вакуумного агрегата. Клиники, которые закупают систему, ориентируясь только на работу слюноотсоса, получают кратный дефицит мощности при работе ультразвукового скейлера или высокоскоростного турбинного наконечника.

Система фильтрации - обязательный конструктивный элемент, а не опция. Первичная механическая очистка (сетчатый фильтр-накопитель или циклонный сепаратор) задерживает крупные частицы: фрагменты зубных тканей, пломбировочный материал, ватные ролики. Второй уровень - антибактериальный фильтр или фильтр HEPA класса H13/H14, задерживающий аэрозольные частицы диаметром от 0,3 мкм с эффективностью 99,97-99,995%. Работа без финальной фильтрации допустима только при условии, что выхлоп агрегата выведен отдельным каналом непосредственно на улицу, минуя общую вентиляционную шахту здания.

Амальгамный сепаратор требует отдельного рассмотрения. Согласно международному стандарту ISO 11143:2008, сепаратор обязан задерживать не менее 95% частиц ртутьсодержащей амальгамы до попадания сточных вод в канализационную сеть. Требование распространяется на любую клинику, где выполняется удаление старых амальгамных реставраций - даже без установки новых пломб. При препарировании и демонтаже амальгамной пломбы высокоскоростным инструментом или ультразвуком генерируются частицы размером 0,01-0,3 мм, поступающие в аспирационный контур. Амальгамный сепаратор монтируется в разрыв аспирационного трубопровода перед точкой слива; заполненный контейнер передается специализированной организации как ртутьсодержащий отход.

Как выбрать аспирационную систему: инженерные критерии и расчет под профиль клиники

Расчет производительности начинается с определения пиковой нагрузки - одновременной работы максимального числа кресел. Для терапевтического и ортопедического профиля с постоянным применением аспирационной канюли расчетная норма составляет 180-250 л/мин на кресло. При хирургическом профиле - имплантология, костная пластика, синус-лифтинг - расход возрастает до 300-500 л/мин на операционное место за счет орошения физраствором и одновременной работы двух эвакуаторов. К расчетной сумме прибавляется страховой запас 20-25% - на утечки в соединениях, износ уплотнений и пиковые нагрузки. Производительность насосов в технических паспортах указывается при атмосферном давлении; реальный расход при рабочем вакууме около 170-200 мбар на 15-20% ниже - этот параметр необходимо учитывать до покупки.

Трубопровод аспирационной системы проектируется по законам гидравлики: падение давления на каждый метр магистрали и на каждый угловой фитинг суммируется. Угол 90 градусов в трубе при стандартных режимах течения эквивалентен по гидравлическому сопротивлению 1,2-1,5 м прямого участка. Использование фитингов с плавным радиусом поворота вместо прямоугольных тройников снижает потери производительности на 8-15%. Для центральных систем: основная магистраль - диаметр не менее 50 мм из нержавеющей стали или медицинского полипропилена, отводы к каждому рабочему месту - 25-32 мм. Применение труб меньшего диаметра из соображений экономии является технически грубой ошибкой и приводит к хроническому дефициту тяги на всех рабочих местах.

Хирургический аспиратор для имплантологии и костной хирургии - отдельная категория с особыми требованиями. Такой агрегат должен работать с кровью, физраствором и костным шламом в условиях закрытого операционного поля, нередко под давлением ирригационного насоса. Критичные конструктивные характеристики: герметичный резервуар с бактерицидным фильтром, хирургическая канюля диаметром 4-7 мм с защитой от засора, обратный клапан, исключающий ток жидкости из резервуара обратно в магистраль. Отсутствие обратного клапана при работе с физраствором под давлением - наиболее частая причина выхода из строя насосного агрегата в хирургических кабинетах. Жидкость, попавшая в вакуумный насос, за 10-15 минут работы приводит к гидравлическому удару и разрушению рабочего элемента.

Техническое обслуживание, диагностика неисправностей и разбор ошибок эксплуатации

Регламентное обслуживание аспирационной системы - это условие сохранения паспортных характеристик и санитарно-эпидемиологической безопасности. Биологическое загрязнение трубопровода создает условия для роста биопленки - сложного многоуровневого бактериального сообщества, устойчивого к стандартным концентрациям дезинфектанта. Биопленка в аспирационной магистрали является резервуаром патогенов: при обратном токе воздуха (например, при резком снятии канюли) частицы биопленки способны контаминировать операционное поле. Профилактика - единственный способ управления этим риском.

Наиболее частая причина постепенного падения производительности центральной системы - не износ насоса, а деградация трубопровода. Биологические отложения на внутренней стенке трубы диаметром 25 мм при нерегулярной дезинфекции сужают проходное сечение на 30-40% уже за 18-24 месяца. Персонал воспринимает это как постепенное ухудшение тяги и нередко списывает на износ насоса. Гидравлическая промывка специализированным ферментным очистителем под давлением восстанавливает проходимость без разборки трубопровода - это следует делать до принятия решения о замене агрегата.

Второй сценарий поломки - перегрев электродвигателя при полной блокировке шланга. Происходит при засоре ватным роликом или фрагментом зубной ткани в сочетании с отсутствием предохранительного клапана сброса давления. Двигатель продолжает создавать разрежение в замкнутом контуре, температура обмоток нарастает. При мощности агрегата от 750 Вт достижение критического порога происходит за 3-7 минут непрерывной работы в этом режиме. Большинство современных систем оснащены термозащитой, но ее срабатывание является симптомом засора в трубопроводе, а не признаком неисправности мотора - именно с осмотра трубопровода начинается диагностика.

Специфическая неисправность водокольцевых насосов - кавитация. При температуре охлаждающей воды выше 25-28 градусов давление насыщенного пара приближается к рабочему давлению в системе, и в жидкостном кольце начинают образовываться паровые пузырьки. При их схлопывании возникают локальные гидравлические удары, разрушающие поверхность рабочего колеса (питтинговая коррозия). Внешний признак - характерный треск и вибрация корпуса насоса при нормальном уровне воды. Решение: обеспечить подачу воды с температурой не выше 15-18 градусов Цельсия; рабочее колесо с питтинговыми повреждениями подлежит замене, так как дисбаланс нарастает и переходит в разрушение подшипников.

Аэрозольгенерирующие стоматологические процедуры производят частицы диаметром от 0,5 до 5 мкм, остающиеся в воздухе помещения от 30 минут до нескольких часов при отсутствии принудительной вентиляции. Турбинный наконечник при скорости вращения 200-400 тыс. об/мин с водяным охлаждением генерирует аэрозоль с концентрацией микробных частиц, превышающей фоновые показатели в 3-5 раз. Хирургическая канюля высокообъемной эвакуации диаметром 11 мм, установленная ассистентом на расстоянии 15 мм от точки генерации аэрозоля, улавливает около 98% взвеси. При отдалении до 40 мм эффективность снижается до 70%. Позиционирование аспирационной канюли - техническая компетенция врача-ассистента, напрямую влияющая на уровень контаминации воздуха кабинета.
