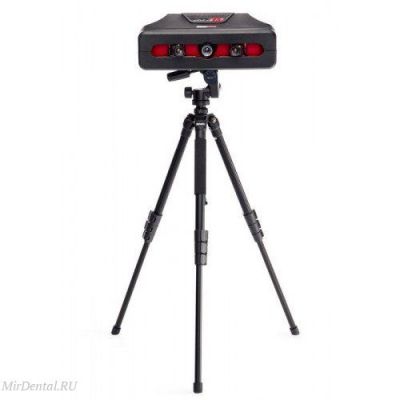

3D сканер PRO Base · RangeVision
Артикул:
017547
Зона сканирования от 66х50х50 до 460х345х345 мм
Точность сканирования, мкм 18-60
Цветное сканирование да
Точность сканирования, мкм 18-60
Цветное сканирование да
Подробнее
🏭 Производитель: RangeVision
🆔 Код товара: 25770
1 039 924 руб.
В наличии
Коммерческое предложение
-
+
В корзину
Купить в 1 клик
Быстрая доставка по всей России
Отгрузка: с 26 октября
Поможем: 8 800 550 95 75 или
Подробно: Доставка и оплата
Описание
3D сканер RangeVision PRO Base позволяет сканировать модели любого размера с высокой точностью. Несмотря на высокие показатели по техническим характеристикам, прибор значительно ниже по цене, чем зарубежные аналоги. Синий подсвет снижает влияние освещения на результаты сканирования и обеспечивает точные показатели. Сканер работает по принципу структурированного подсвета, поддерживает различные виды объективов.
RangeVision PRO Base успешно применяется для контроля качества на таких гигантах, как судостроительный ПАО “Завод “Красное Сормово”. С помощью 3D сканера Rangevision, в чачстности, проверялась геометрия литой ступицы винта регулируемого шага. Без оцифровки такого объекта пришлось бы работать с отдельными сечаниями и размерами, после сканирования стало возможным оценить и проверить всю геометрию цельного изделия. Такой подход не только уменьшил время на проверку, но и увеличил точность результатов.
Применение:
- Реверс-инжиниринг и контроль качества, в том числе промышленных изделий;
- Археология, музейное дело, сохранение культурного наследия;
- Производство, в том числе промышленное;
- Оцифровка и 3D моделирование;
- Реставрация, дизайн;
- Наука.
|
RangeVision PRO Base успешно применяется для контроля качества на таких гигантах, как судостроительный ПАО “Завод “Красное Сормово”. С помощью 3D сканера Rangevision, в чачстности, проверялась геометрия литой ступицы винта регулируемого шага. Без оцифровки такого объекта пришлось бы работать с отдельными сечаниями и размерами, после сканирования стало возможным оценить и проверить всю геометрию цельного изделия. Такой подход не только уменьшил время на проверку, но и увеличил точность результатов.
Особенности:
- Современное программное обеспечение, позволяющее создавать точные модели с помощью выравнивания и сшивки деталей;
- Совместимость с CAD/CAM и доступность обновления;
- Применение в производстве и проектировании;
- Использование для контроля качества;
- Подходит для строительства и архитектуры
- Управляющий ПК для работы со сканером через USB 3.0 (Intel Core i7, 16 Gb RAM, 256 Gb SSD) в комплекте
Различия у моделей Pro и Pro Base:
| Модель | Pro Base | Pro | ||||
| Разрешение камер | 3 Мп | 6 Мп | ||||
|
Зона сканирования |
L | M | S |
L |
M |
S |
|
Размер зоны сканирования |
520х390х360 | 280х210х200 | 115х85х80 |
550х340х360 мм |
320х210х200 мм |
140х90х80 мм |
|
Точность сканирования |
60 мкм | 30 мкм | 18 мкм |
60 мкм |
30 мкм |
18 мкм |
|
3D разрешение |
0.25 мм | 0.13 мм | 0.05 мм |
0.18 мм |
0.10 мм |
0.04 мм |
|
Рабочее расстояние |
900 мм | 520 мм | 260 мм |
900 мм |
520 мм |
350 мм |
| Пределы допускаемой абсолютной погрешности измерений | модель не утверждена Росстандартом, как тип средства измерения | ±80 мкм | ±60 мкм | ±40 мкм | ||
Программное обеспечение
Обработка результатов сканирования стала еще проще вместе с программой RangeVision, которая входит в стандартную комплектацию устройства. С ее помощью пользователь может соединить между собой отдельные части, заполнить пустые места и выровнять модель, в результате чего получится точная копия объекта.
|
Технические характеристики:
| Размеры, мм | 408х350х125 |
| Вес, кг | 6.5 |
| Страна производитель | Россия |
| Время калибровки | 10 мин |
| Время сканирования | ~ 8 сек |
| Зона сканирования | от 66х50х50 до 460х345х345 мм |
| Интерфейс | USB 3.0 |
| Программное обеспечение | ScanCenter |
| Разрешение | 0.19 - 0.03 мм |
| Разрешение камеры | 2 Мп, 1/1.8 |
| Расстояние до объекта | 350-900 мм |
| Системные требования | Windows 7/8/10 64bit |
| Специализация | Образование;Метрологический контроль;Протезирование;Реверс-инжиниринг;Ювелирное дело |
| Технология сканера | Структурированный подсвет |
| Точность сканирования, мкм | 18-60 |
| Формат вывода данных | STL, OBJ, PLY |
| Цветное сканирование | да |
| Энергопотребление | 100-200V |
Комплектация:
- Сканирующий модуль с камерами технического зрения и светодиодным проецирующим устройством
- Сменная оптика для каждой зоны сканирования
- Набор карбоновых калибровочных полей
- Автоматический поворотный стол с максимальной нагрузкой до 60 кг
- Управляющий компьютер
- Комплект проводов для подключения к компьютеру и сети
- Штатив
- ПО с цифровым лицензионным ключом
- Набор самоклеящихся маркеров
- Матирующий спрей
- Антистатический защитный кейс
|
Дополнительные опции:
- Транспортировка и хранения как никогда стали удобными вместе с защитным чемоданом. Он позволяет защитить аппарат от механических повреждений и ударов, а также имеет отделения для всех частей прибора.
- Дополнительный ключ лицензии позволяет разделить работу на два устройства, что значительно повысит скорость получения скана объекта.
- Для работы с небольшими моделями может использоваться поворотный стол TL, а для совсем маленьких менее 5 кг – TS.
