Визиограф стоматологический что это такое?

Визиограф в стоматологии – это современная система цифровой рентгенографии, предназначенная для получения диагностических снимков зубочелюстной области с применением цифрового датчика.

Визиограф (другое распространённое название – цифровой сенсор для дентальной рентгенографии) – это устройство, которое позволяет получать цифровые рентгеновские снимки зубов без использования классической рентгеновской плёнки. Ниже разберём, что это такое, как он работает, как устроен и какими обладает преимуществами по сравнению с плёночными рентгеновскими системами.

Что такое визиограф и как он работает

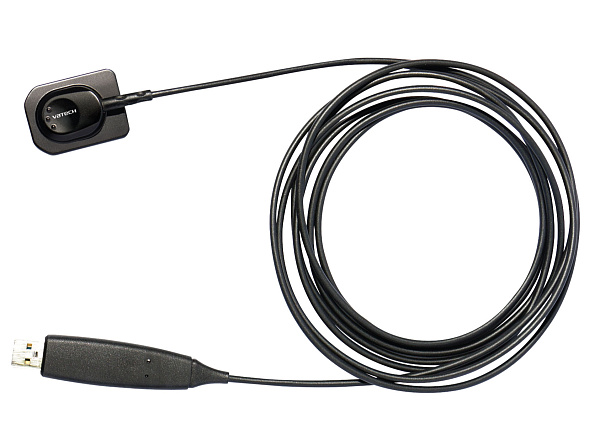

Визиограф представляет собой цифровой детектор (сенсор), который при облучении рентгеновскими лучами формирует электронный сигнал, преобразуемый в изображение.
В процессе рентгенологического исследования в стоматологии вместо плёнки за зубы пациента помещается плоский цифровой датчик, подключённый к компьютеру напрямую или через блок управления.
Рентгеновская трубка испускает дозу излучения, необходимую для получения изображения на датчике. Датчик улавливает и преобразует это излучение в цифровой сигнал.
Снимок загружается в специальное программное обеспечение на компьютере, где его можно просмотреть, увеличить, настроить контраст и яркость, выполнить измерения и сохранить в базе данных.

Устройство сенсора (датчика)

Основа сенсора – полупроводниковая матрица, изготовленная на базе кремния (CMOS или CCD-технологии). Наиболее распространены CMOS-сенсоры благодаря более низкому энергопотреблению и сокращённой схеме считывания сигнала.
Сенсор состоит из сцинтилляционного слоя (обычно на основе йодида цезия CsI или Gd2O2S), который преобразует рентгеновское излучение в видимый свет.
Под сцинтилляционным слоем находится фотодиодный слой (в случае CMOS или CCD), который улавливает видимое излучение и формирует электрический сигнал.
Встроенная электроника переводит полученный сигнал в цифровую форму, которую передаёт на компьютер.

Основные технические характеристики визиографов

Ниже перечислены основные параметры, которые указывают большинство производителей:

1) Разрешающая способность (в линиях на миллиметр, lp/mm)

В стандарте цифровых стоматологических сенсоров разрешающая способность может достигать 20 линий/мм и выше (реальные рабочие значение часто варьируются в диапазоне от 14 до 25 lp/mm у топовых моделей).

2) Размер пикселя.

Чаще всего встречается диапазон 15–35 микрон (μм). Типичные значения – 18–20 мкм. Чем меньше размер пикселя, тем выше потенциальное разрешение.

3) Активная область (размер рабочей поверхности сенсора).

Выбирается исходя из задачи: например, датчики размера 1 и 2 – наиболее популярные, используются для взрослых пациентов и детей.

4) Глубина оцифровки (битность).

Обычно 12–16 бит; чем больше бит на пиксель, тем шире динамический диапазон изображения (большее число градаций серого).

5) Программное обеспечение.

В комплекте с визиографом идёт специализированный софт, позволяющий:

Вести базу данных пациентов,
Обрабатывать и фильтровать полученные снимки (настройка контраста, яркости, резкости),
Выполнять измерения (например, длина канала зуба),
Интегрироваться с другими стоматологическими программами.

Преимущества визиографа перед плёночным рентгеном

1) Меньшая лучевая нагрузка.

Цифровой детектор (визиограф) более чувствителен, чем плёнка, поэтому для получения качественного снимка требуется меньшая доза облучения.

2) Мгновенное получение результата.

Цифровое изображение доступно на экране через несколько секунд. Это ускоряет диагностику и терапию.

3) Высокое качество и гибкость обработки изображений.

Изображение можно многократно корректировать, увеличивать, изменять контраст и фильтровать, что облегчает постановку диагноза.

4) Удобный архив и передача данных.

Изображения хранятся в электронном формате, их можно легко передавать по сети, рассылать специалистам, интегрировать в электронную историю болезни.

5) Более экологичное решение.

Нет необходимости в химических проявителях для рентгенплёнок, сохраняются ресурсы и снижается экологическая нагрузка.

Заключение
Визиограф стоматологический – это современный инструмент, упрощающий и ускоряющий рентгенодиагностику в стоматологии. Он обеспечивает высокое качество изображения и широкие возможности для анализа, сочетая в себе надёжную аппаратную часть (цифровой датчик на базе полупроводников) и удобное программное обеспечение. В результате существенно сокращается лучевая нагрузка и повышается эффективность лечения за счёт быстрого получения данных и их точной интерпретации.
